磁材表面缺陷檢測設備分揀產品外觀不良方案！

作者 : 安徽思普泰克發布時間 : 2020-06-19 瀏覽 : 140 次
注明：安徽思普泰克磁材表面缺陷檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于80件(取決于產品送料速度)。
一、檢測內容及要求

檢測內容：
       最大尺寸長20mm*寬15mm的產品的外觀檢測
序號 檢測位置 檢測方式 是否可檢
1 外觀檢測 正光檢測 可檢

注明：安徽思普泰克磁材表面缺陷檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于80件(取決于產品送料速度)。

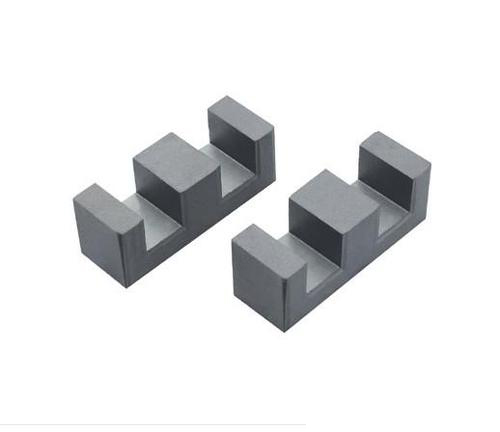

樣品圖

磁材表面缺陷檢測設備

二、設備組成及主要機構

設備型號：SP-T300非標定制機          外形尺寸：900*800*1850mm
         組成部件清單：
序號 部件名稱 規格型號 數量
1 視覺檢測軟件 SIPOTEK 1套
2 工業電腦 SIPOTEK定制 1套
3 顯示器 PHILIPS  19”液晶顯示器 1臺
4 工業相機 Barsler工業相機 6套
5 相機調節伺服模組 SIPOTEK定制 6套
6 工業鏡頭 FA高清光學工業鏡頭 6套
7 光源 定制光學自適應光源 5套
8 檢測平臺 專業光學玻璃載臺 1套
9 伺服電機 松下·PANASONIC 1套
10 控制系統 SIPOTEK定制 1套
11 PLC運動協作 松下·PANASONIC 1套
12 上下料機構 SIPOTEK定制皮帶線 2套

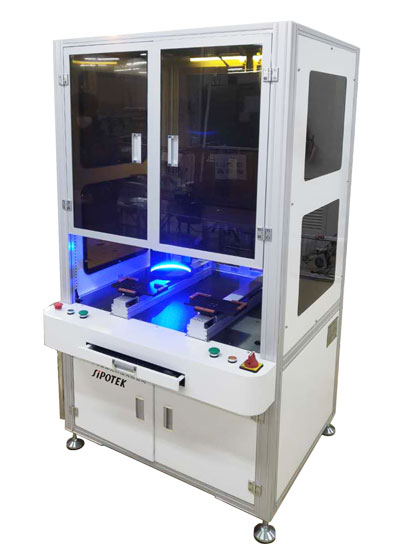

磁材表面缺陷檢測設備外觀

磁材表面缺陷檢測設備

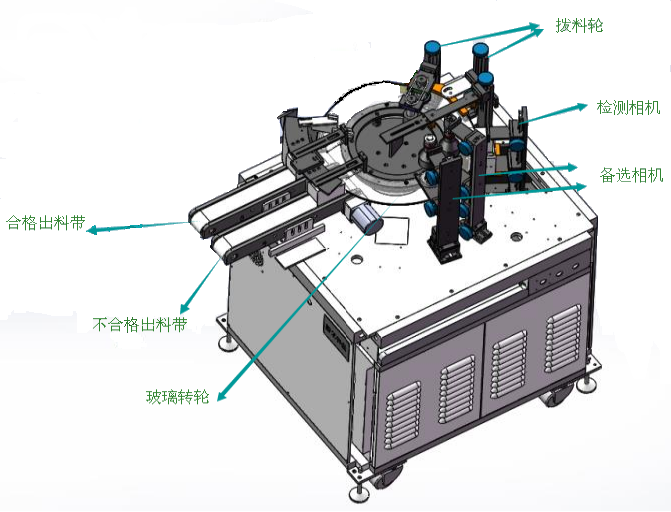

磁材表面缺陷檢測設備出料3D立體圖
磁材表面缺陷檢測設備
三、樣件測試圖片:

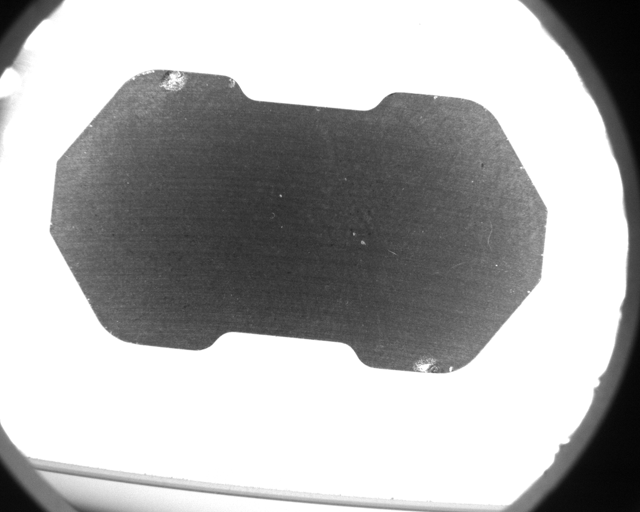

頂部正光檢測原圖：
頂部正光檢測原圖

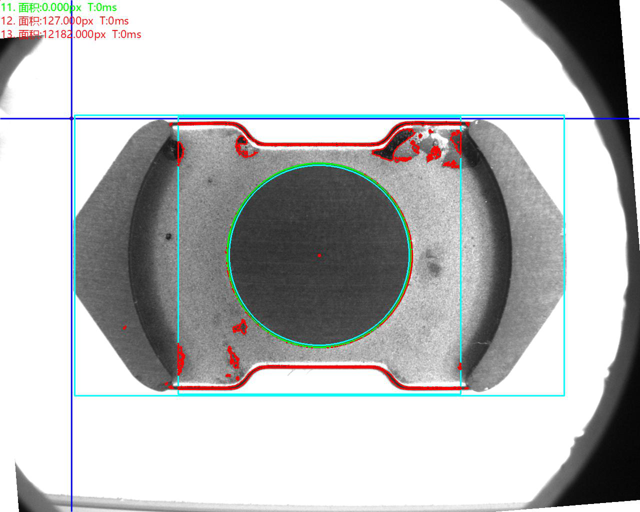

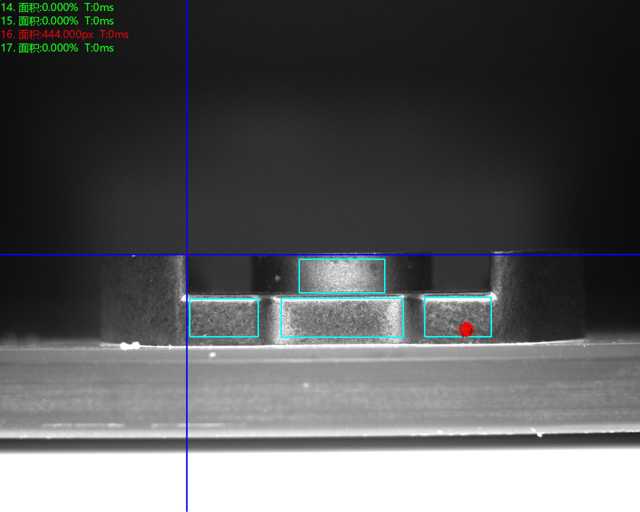

頂部正光檢測不良品分析圖：NG         不良原因：

磁材表面缺陷檢測設備

頂部正光檢測不良品分析圖：NG

磁材表面缺陷檢測設備

底部正光檢測原圖：

底部正光檢測原圖

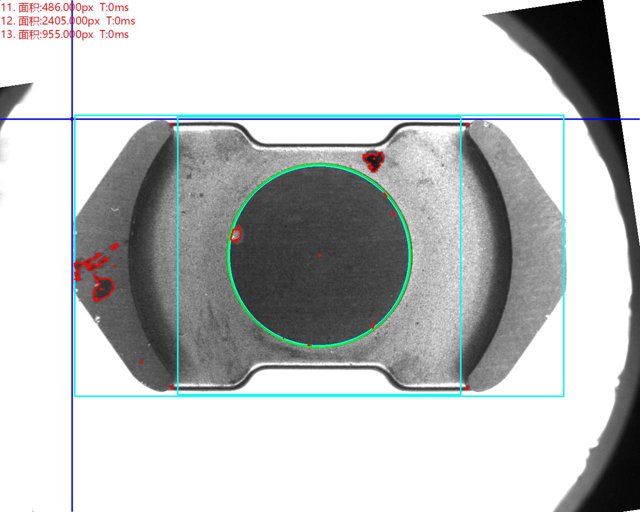

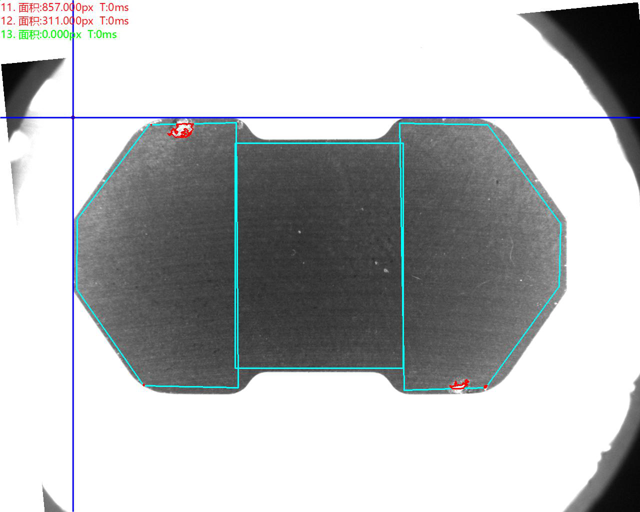

底部正光檢測不良品分析圖：NG         不良原因

底部正光檢測不良品分析圖

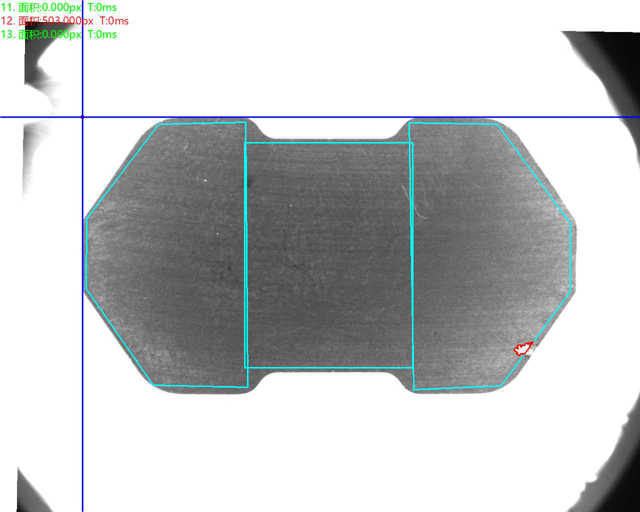

底部正光檢測不良品分析圖：NG

磁材表面缺陷檢測設備

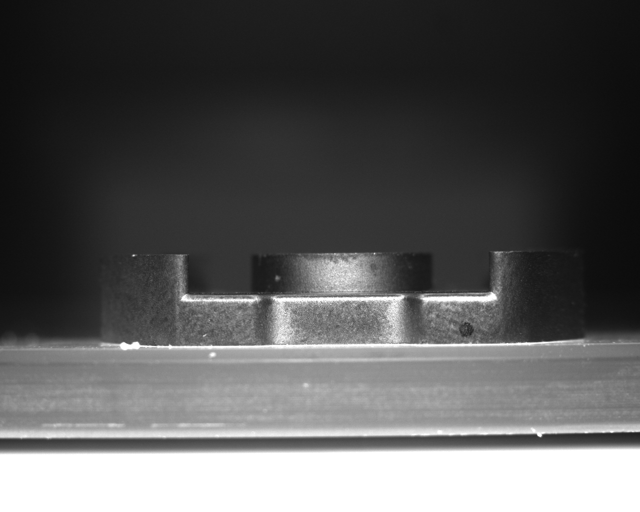

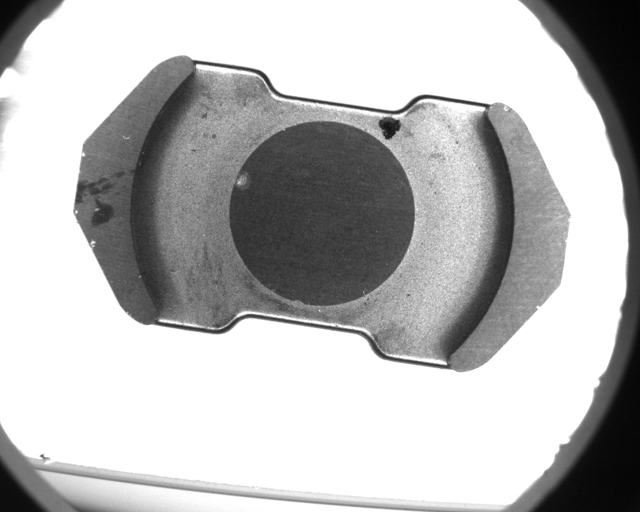

正面正光檢測原圖：

正面正光檢測原圖

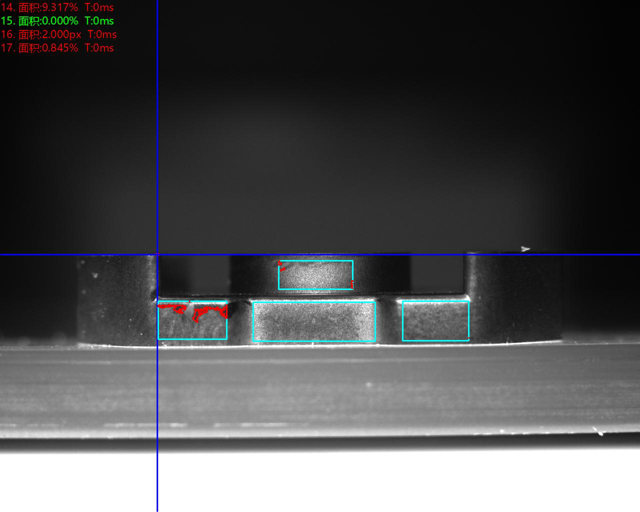

正面正光檢測不良品分析圖：NG         不良原因：

磁材表面缺陷檢測設備

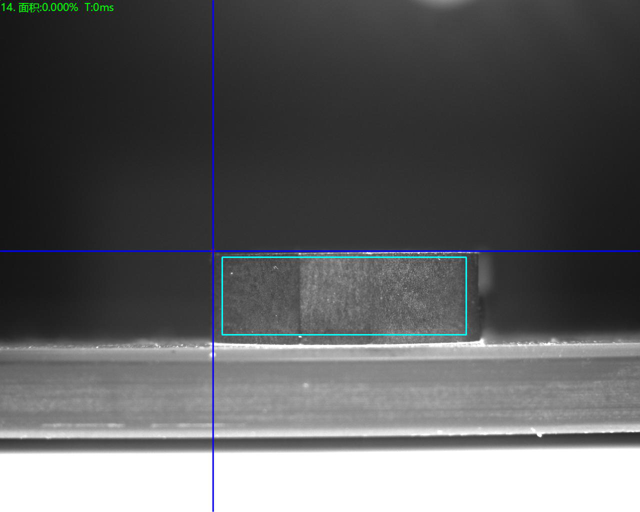

側面正光檢測良品分析圖：OK

磁材表面缺陷檢測設備
反正面正光檢測原圖

磁材表面缺陷檢測設備
反正面正光檢測不良品分析圖：NG         不良原因：

磁材表面缺陷檢測設備
反側面正光檢測良品分析圖：OK

磁材表面缺陷檢測設備
購買磁材表面缺陷檢測設備需要做以下準備

1.樣品收集

樣本收集分為兩類：好產品和壞產品。好的產品可以有幾種，壞的產品可以分為許多缺陷，例如缺口，毛刺，黑點，孔堵塞，壓力傷，變形、裂紋等。次品的數量應該更多。包裝并標記有缺陷的產品類型，以方便供應商進行證明。

2.確定準確性

客戶通常認為精度越高越好，并且設備可以檢測到的缺陷越小越好。這樣一來，我們能不能把零缺陷的工廠留在工廠？實際上，設備不是萬能的，磁材表面缺陷檢測設備不是顯微鏡，并且無法達到顯微鏡的精度。精度不是越高越好，而是選擇適當?shù)木?，否則會產生很多次品。

例如，當手動選擇產品間隙時，可以允許間隙在1毫米以內，精度范圍可以設置在1毫米以內。如果精度設置太高，很容易造成浪費。如果精度設置過低，則磁材表面缺陷檢測設備會將手動篩選的次品判斷為良品，從而導致誤檢。一些產品對精度有很高的要求，并且需要達到0.001mm的精度范圍，無法手動測量。此時，磁材表面缺陷檢測設備的作用變得非常重要。

3.確定產出

購買設備的主要目的是提高生產效率。如果產品產量小，效率要求和質量不高，則手動檢測是更好的選擇。如果產品需要三個以上的人進行測試，那么非常有必要選擇磁材表面缺陷檢測設備。
