機器視覺檢測系統檢測工業產品外觀方案！

作者 : 安徽思普泰克發布時間 : 2020-04-20 瀏覽 : 382 次
注明：機器視覺檢測系統檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于240件(取決于產品送料速度)。
一、檢測內容及要求

檢測內容：
       最大尺寸長15mm*寬15mm*高10mm的產品的外觀檢測
序號 檢測位置 檢測方式 是否可檢
1 破損 正光檢測 可檢
2 批鋒 正光檢測 可檢
4 劃傷 正光檢測 可檢
5 尺寸 背光檢測 可檢

注明：機器視覺檢測系統檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于240件(取決于產品送料速度)。

二、設備組成及主要機構

設備型號：SP-T300非標定制機          外形尺寸：900*800*1850mm
         組成部件清單：
序號 部件名稱 規格型號 數量 備注
1 視覺檢測軟件 SIPOTEK 1套 數據可上傳
2 工業電腦 SIPOTEK定制 1套

3 顯示器 PHILIPS  19”液晶顯示器 1臺

4 工業相機 Barsler工業相機 4套

5 相機調節伺服模組 SIPOTEK定制 4套

6 工業鏡頭 FA高清光學工業鏡頭 4套

7 光源 定制光學自適應光源 4套

8 檢測平臺 專業光學玻璃載臺 1套

9 伺服電機 松下·PANASONIC 1套

10 控制系統 SIPOTEK定制 1套

11 PLC運動協作 松下·PANASONIC 1套

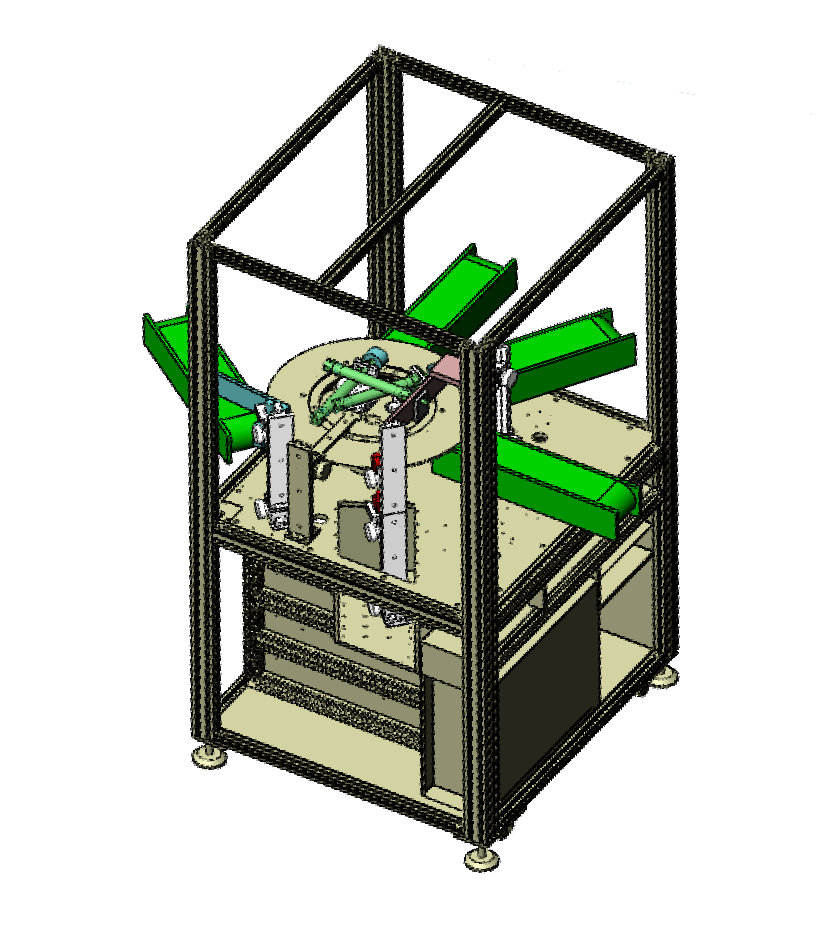

機器視覺檢測系統外觀3D立體圖

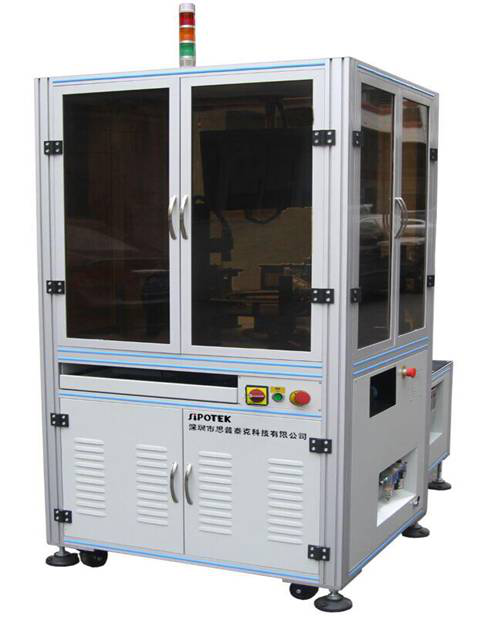

機器視覺檢測系統機器視覺檢測系統
三、樣件測試圖片:
頂部正光檢測原圖：

機器視覺檢測系統

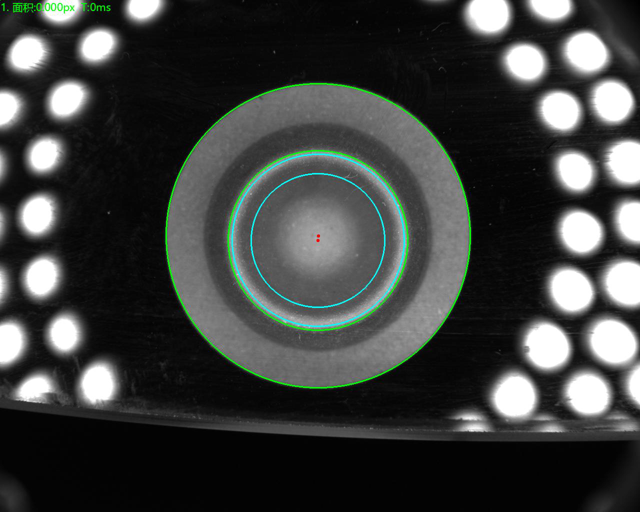

頂部正光檢測良品分析圖：OK

機器視覺檢測系統

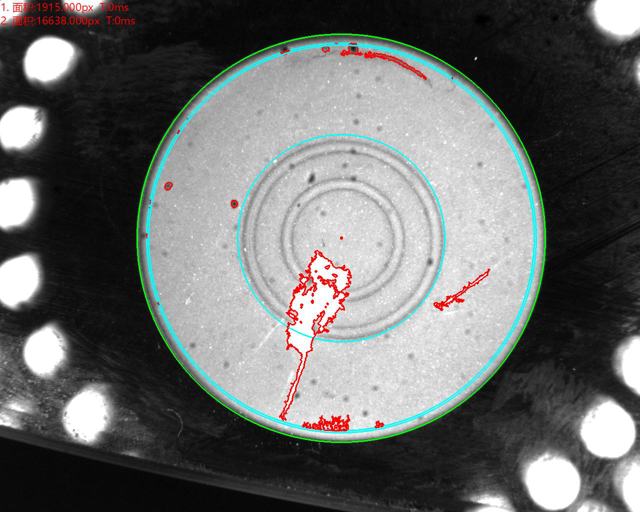

頂部背光檢測不良品分析圖：NG   不良特征： 破損      分析結果：可檢

機器視覺檢測系統

頂部正光檢測良品分析圖：OK

機器視覺檢測系統

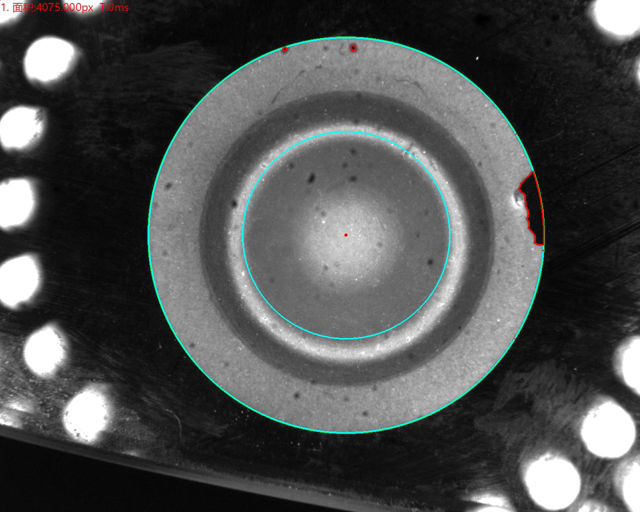

頂部背光檢測不良品分析圖：NG   不良特征： 缺角      分析結果：可檢

機器視覺檢測系統

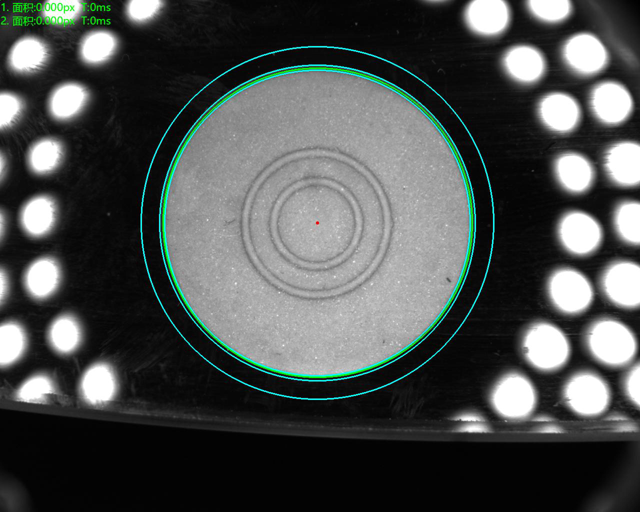

底部正光檢測良品分析圖：OK

機器視覺檢測系統

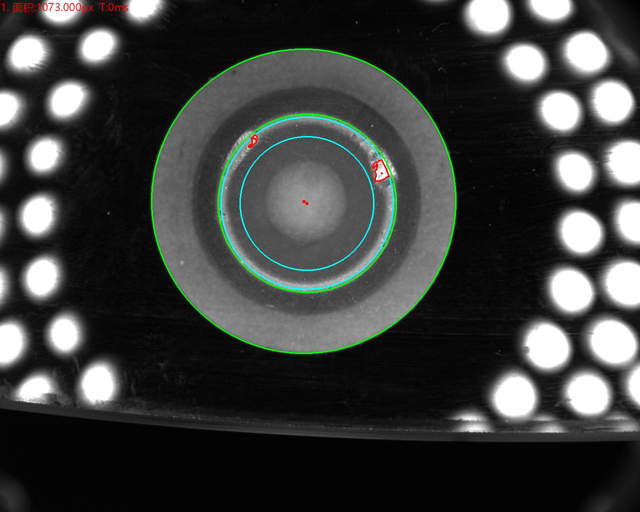

頂部背光檢測不良品分析圖：NG   不良特征： 缺角      分析結果：可檢

機器視覺檢測系統

機器視覺檢測系統優勢

信息的集成與留存：機器視覺獲得的信息量是全面且可追溯的，相關信息可以很方便的集成和留存。

精確度高：人類視覺是64灰度級，且對微小目標分辨力弱；機器視覺可顯著提高灰度級，同時可觀測微米級的目標；

穩定性高：機器視覺解決了人類一個非常嚴重的問題，不穩定。人工肉眼檢測是勞動非?？菰锖托量嗟男袠I(yè)，無論你設計怎樣的獎懲制度，都會發生比較高的漏檢率。但是機器視覺檢測設備則沒有疲勞問題，沒有情緒波動，只要是你在算法中寫好的東西，每一次都會認真執行。在質控中大大提升效果可控性。

速度快：人類是無法看清快速運動的目標的，機器快門時間則可達微秒級別；
