沖壓件外觀檢測設備自動化檢測金屬管外觀方案！

作者 : 安徽思普泰克發布時間 : 2021-07-16 瀏覽 : 1694 次
注明：沖壓件外觀檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于140件(取決于產品送料速度)。
一、檢測內容及要求

檢測內容：
       產品的外觀檢測
序號 檢測位置 檢測方式 是否可檢
1 大頭端裂紋 正光檢測 可檢

注明：沖壓件外觀檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于140件(取決于產品送料速度)。

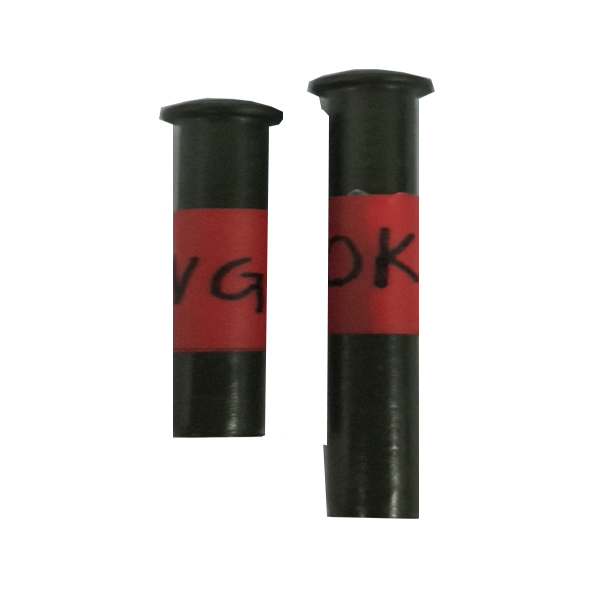

樣品圖：

沖壓件外觀檢測設備
二、設備組成及主要機構

設備型號：云盤高速檢測機2口下料 （方形）                  外形尺寸950*850*1850mm
         組成部件清單：
序號 部件名稱 規格型號 數量
1 視覺檢測軟件 SIPOTEK 1套
2 工業電腦 SIPOTEK定制 1套
3 顯示器 PHILIPS  22”液晶顯示器 1臺
4 工業相機 SONY工業相機 1套
5 相機調節模組 SIPOTEK定制 1套
6 工業鏡頭 遠心高清光學工業鏡頭 1套
7 環形光源 定制光學自適應光源 1套
8 控制系統 SIPOTEK定制 1套
9 伺服電機 松下 1套
10 減速機 SIPOTEK定制 1套
11 工作臺面 SIPOTEK定制（分度盤） 1套

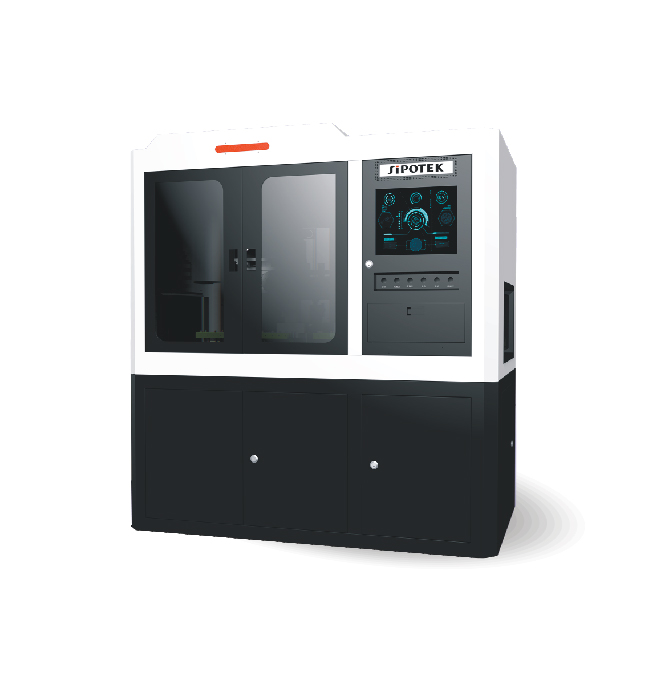

沖壓件外觀檢測設備外觀－3D立體圖

沖壓件外觀檢測設備

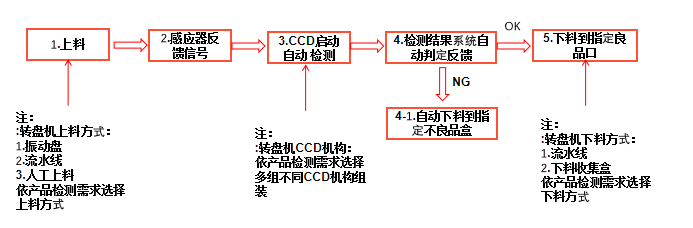

沖壓件外觀檢測設備檢測流程
沖壓件外觀檢測設備
三、樣件測試圖片:

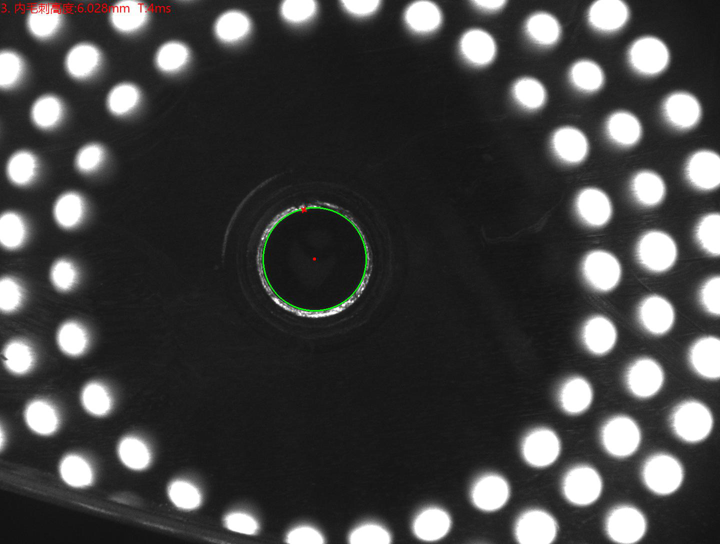

底部正光檢測良品分析圖：OK

沖壓件外觀檢測設備

底部正光檢測不良品分析圖：NG      不良特征：頭部裂紋

沖壓件外觀檢測設備

四、沖壓件外觀檢測設備安裝要求:

設備放置的檢測空間:  安裝思普泰克視覺檢測系統的標準檢測設備，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源：        交流220V，50Hz，  耗電＜1KVA。

        現代工業自動化生產中涉及到各種各樣的檢驗、生產監視和零件識別應用，如汽車零配件批量加工的尺寸檢查和自動裝配的完整性檢查、電子裝配線的元件自動定位、IC上的字符識別等。通常這種帶有高度重復性和智能性的工作是由肉眼來完成的，但在某些特殊情況下，如對微小尺寸的精確快速測量、形狀匹配以及顏色辨識等，依靠肉眼根本無法連續穩定地進行，其它物理量傳感器也難以勝任。

　　人們開始考慮用CCD照相機抓取圖像后送入計算機或?qū)Ｓ玫膱D像處理模塊，通過數字化處理，根據像素分布和亮度、顏色等信息來進行尺寸、形狀、顏色等的判別。這種方法是把計算機處理的快速性、可重復性與肉眼視覺的高度智能化和抽象能力相結合，由此產生了機器視覺檢測技術的概念。
