視覺CCD檢測自動化設備檢測五金件外觀方案

作者 : 思普泰克智能制造發布時間 : 2022-10-17 瀏覽 : 169 次
視覺CCD檢測自動化設備檢測五金件外觀方案，均需在影像下清晰可見才能檢測,每分鐘檢測數量 不低于200件(取決于產品送料速度)。
一、檢測內容及要求

檢測內容：
       產品的外觀檢測
序號 檢測位置 檢測方式 是否可檢 備注
1 尺寸 背光檢測 可檢

2 倒角有無 正光檢測 可檢
3




4




5 盲孔直徑
 		 不可檢 景深太大

注明：以上檢測項目，均需在影像下清晰可見才能檢測。
檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。

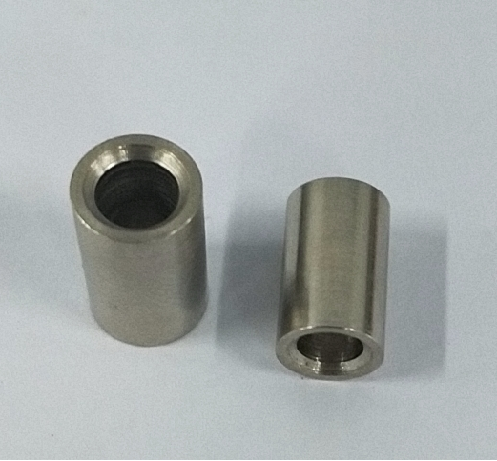

樣品圖：

視覺CCD檢測自動化設備檢測五金件外觀方案

二、設備組成及主要機構

設備型號：SP-T300標準檢測設備          外形尺寸：900*800*1850mm
         組成部件清單：
序號 部件名稱 規格型號 數量
1 視覺檢測軟件 SIPOTEK 1套
2 工業電腦 SIPOTEK定制 1套
3 顯示器 PHILIPS  19”液晶顯示器 1臺
4 工業相機 Barsler工業相機 4套
5 相機調節模組 SIPOTEK定制 4套
6 工業鏡頭 FA高清光學工業鏡頭 2套
7 工業鏡頭 定焦遠心工業鏡頭 2套
8 光源 定制光學自適應光源 4套
9 檢測平臺 專業光學玻璃載臺 1套
10 伺服電機 松下·PANASONIC 1套
11 控制系統 SIPOTEK定制 1套
12 PLC運動協作 松下·PANASONIC 1套

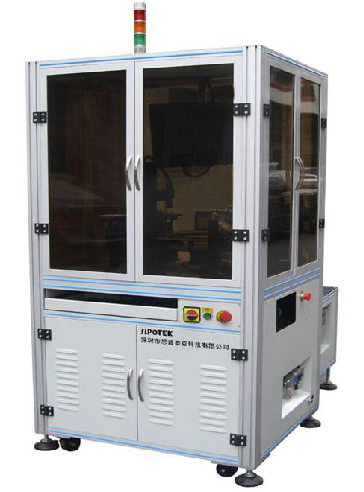

設備外觀3D立體圖

視覺CCD檢測自動化設備視覺CCD檢測自動化設備
三、樣件測試圖片:

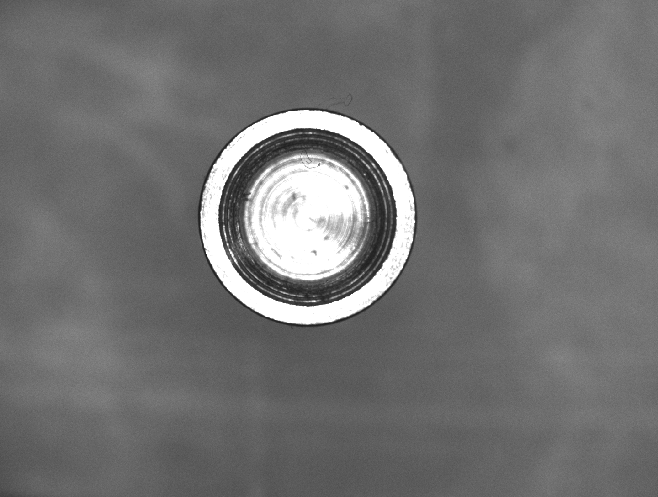

1.底部正光檢測原圖：

視覺CCD檢測自動化設備檢測五金件外觀方案

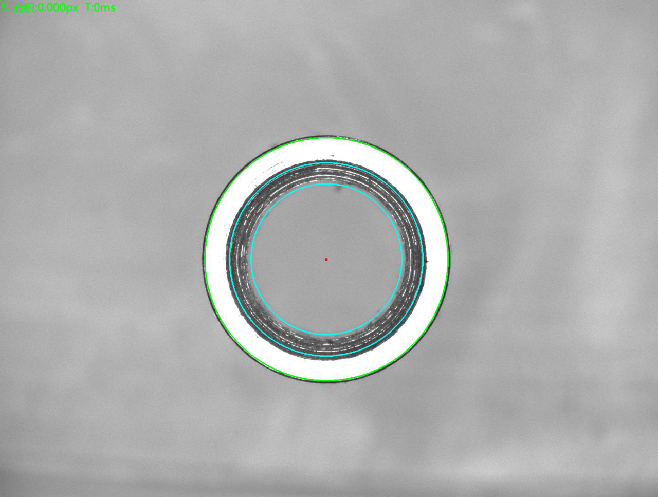

2.底部正光檢測良品分析圖：OK

視覺CCD檢測自動化設備檢測五金件外觀方案

3.頂部背光檢測原圖：

視覺CCD檢測自動化設備

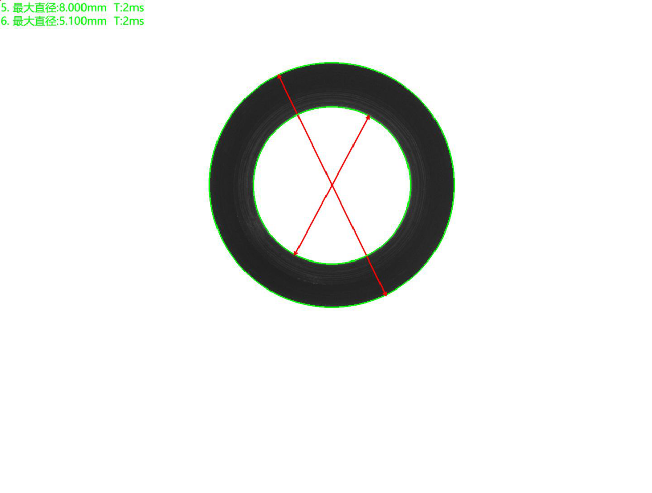

4.頂部背光檢測良品分析圖：OK

頂部背光檢測

5.頂部正光檢測不良品分析圖：NG       特征：盲孔直徑    狀態：不可檢

頂部背光檢測

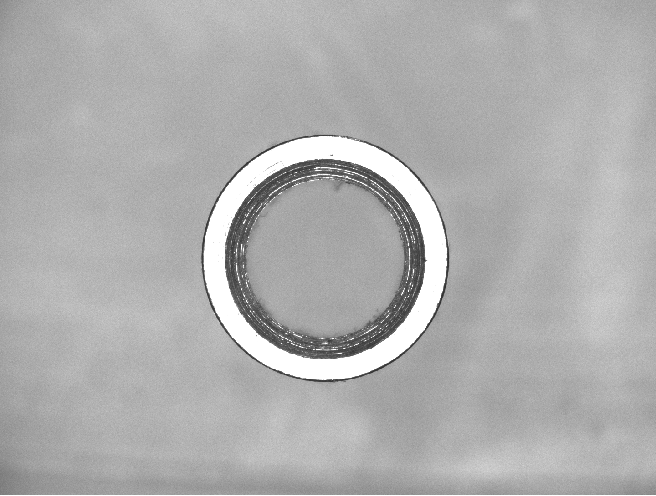

6.頂部正光檢測原圖：

頂部背光檢測

7.頂部正光檢測良品分析圖：OK

視覺CCD檢測自動化設備

8.側面背光檢測原圖：

五金件

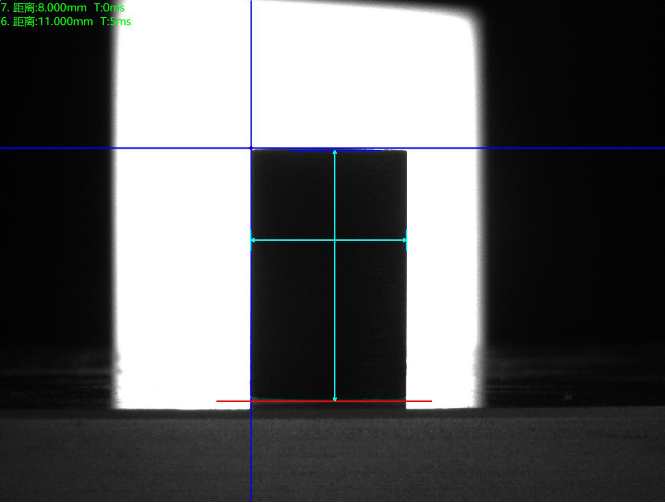

9.側面背光檢測良品分析圖：OK

五金件
