自動化視覺檢測設備檢測金屬器件外觀缺陷方案！

作者 : 安徽思普泰克發布時間 : 2022-10-17 瀏覽 : 158 次
注明：自動化視覺檢測設備，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于90件(取決于產品送料速度)。
商務咨詢：178-5603-5060（微信同號）
一、檢測內容及要求

檢測內容：
       最大尺寸長4mm*寬4mm*高18mm的產品的尺寸檢測
序號 檢測位置 檢測方式 是否可檢
1 表面劃痕 正光檢測 可檢
2 字符缺陷 正光檢測 可檢
4



5



6 表面劃痕
 		 輕微不可檢
7 字符缺陷
 		 只可檢英文或字母

注明：自動化視覺檢測設備，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于90件(取決于產品送料速度)。

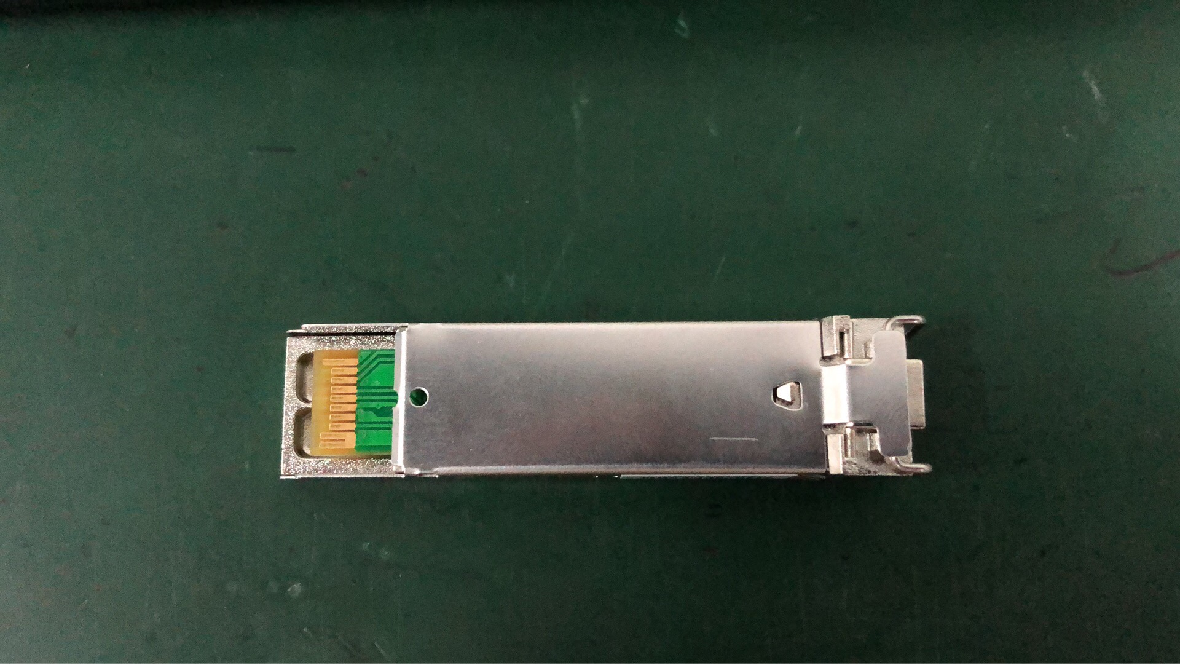

樣品圖：

自動化視覺檢測設備

二、設備組成及主要機構

設備型號：SP-T300非標定制機          外形尺寸：900*800*1850mm
         組成部件清單：
序號 部件名稱 規格型號 數量 備注
1 視覺檢測軟件 SIPOTEK 1套 數據可上傳
2 工業電腦 SIPOTEK定制 1套

3 顯示器 PHILIPS  19”液晶顯示器 1臺

4 工業相機 Basler工業相機 4套

5 相機調節伺服模組 SIPOTEK定制 4套

6 工業鏡頭 FA高清光學工業鏡頭 4套

7 光源 定制光學自適應光源 6套

8 檢測平臺 專業光學玻璃載臺 1套

9 伺服電機 松下·PANASONIC 1套

10 控制系統 SIPOTEK定制 1套

11 PLC運動協作 松下·PANASONIC 1套

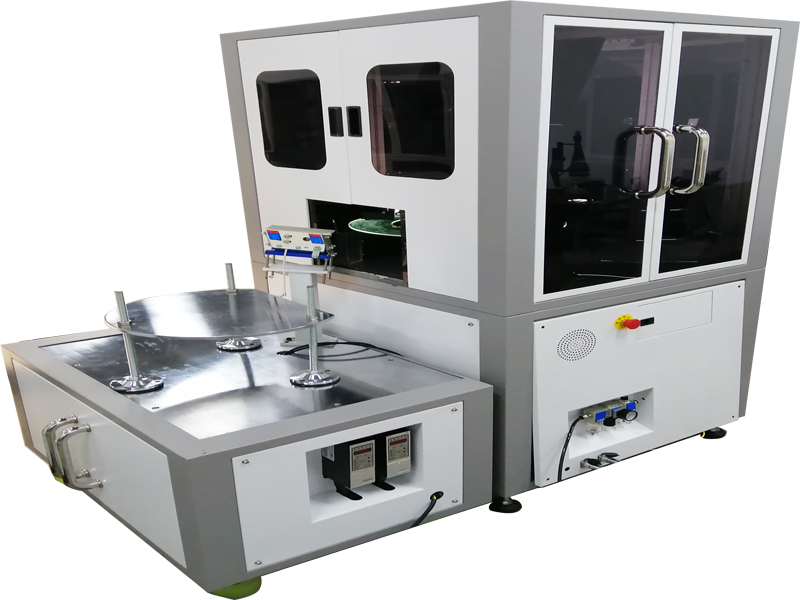

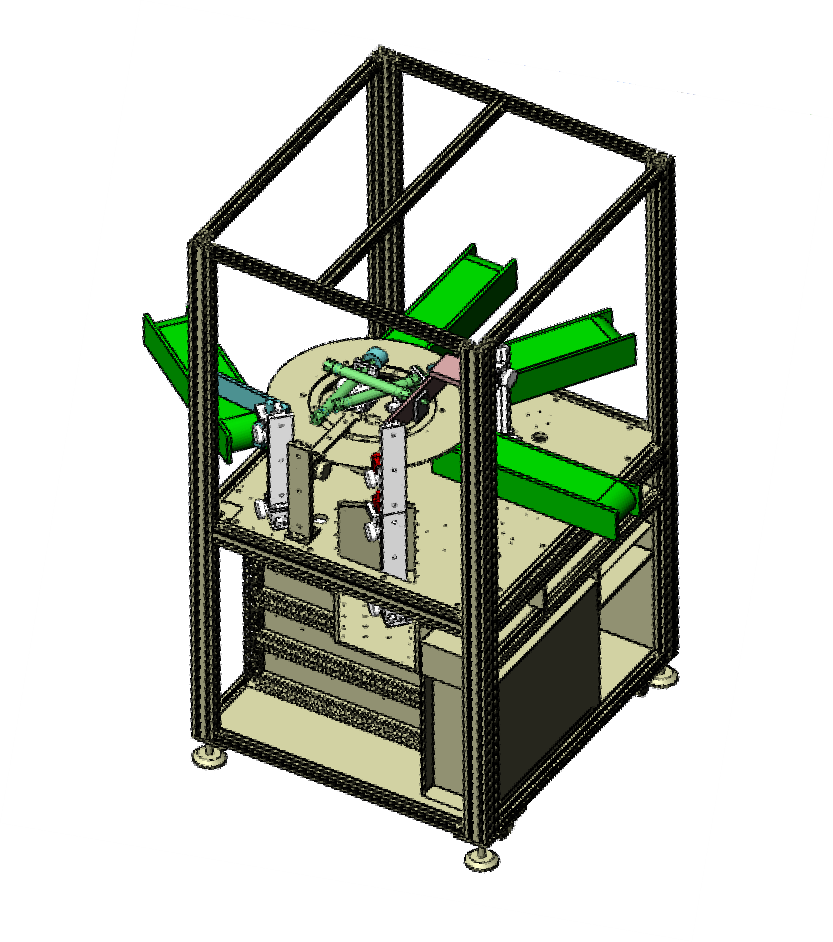

自動化視覺檢測設備外觀3D立體圖

自動化視覺檢測設備自動化視覺檢測設備
三、樣件測試圖片:

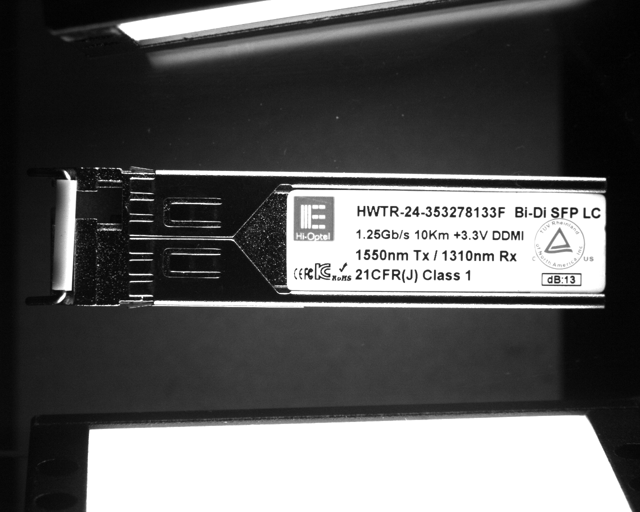

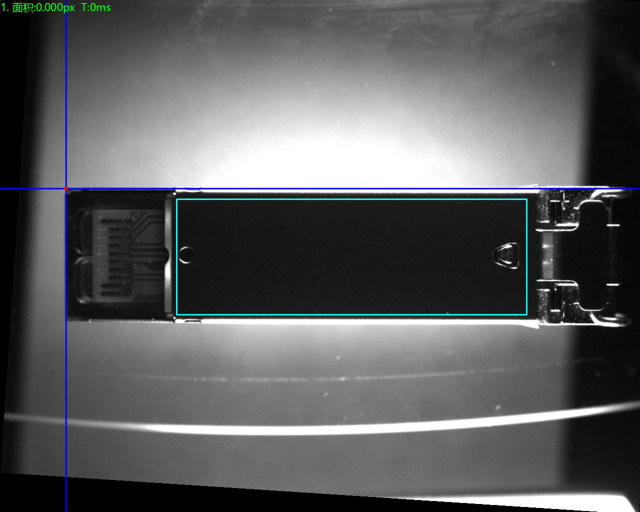

底部正光檢測原圖：

自動化視覺檢測設備

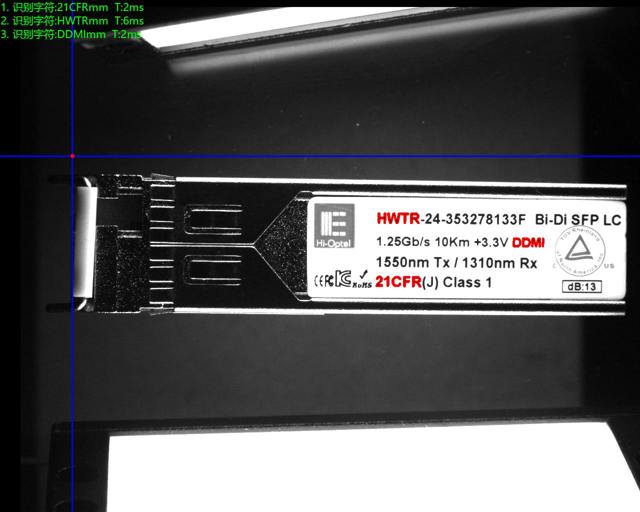

底部正光檢測良品分析圖：OK

自動化視覺檢測設備

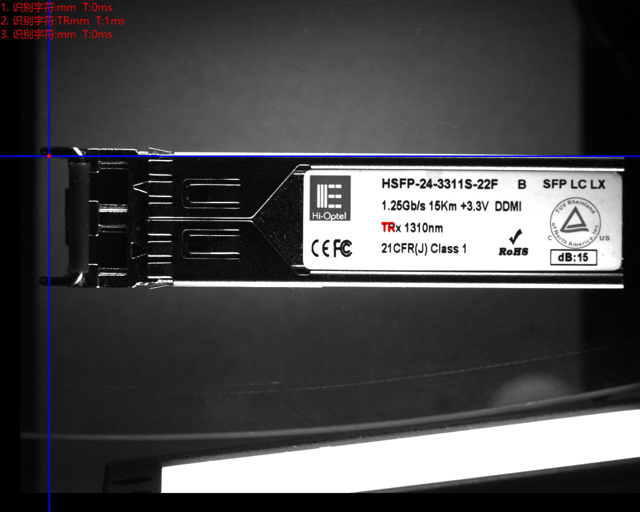

底部正光檢測不良品分析圖：NG    不良特征： 字符缺陷     分析結果：可檢

自動化視覺檢測設備

底部正光檢測良品分析圖：OK

自動化視覺檢測設備

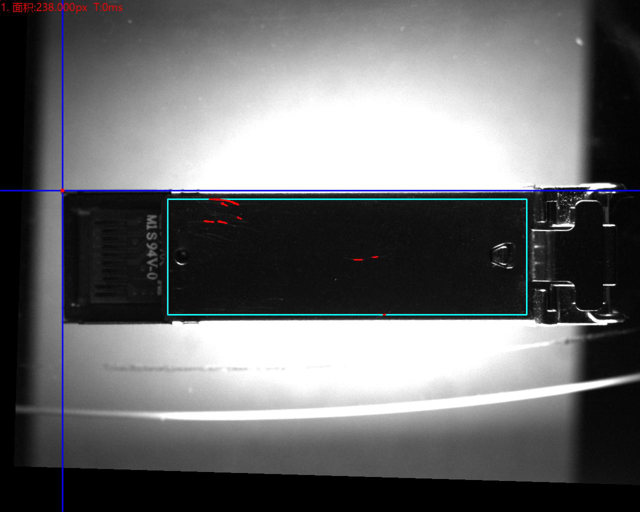

頂部正光檢測不良品分析圖：NG   不良特征： 表面劃痕      分析結果：可檢

自動化視覺檢測設備

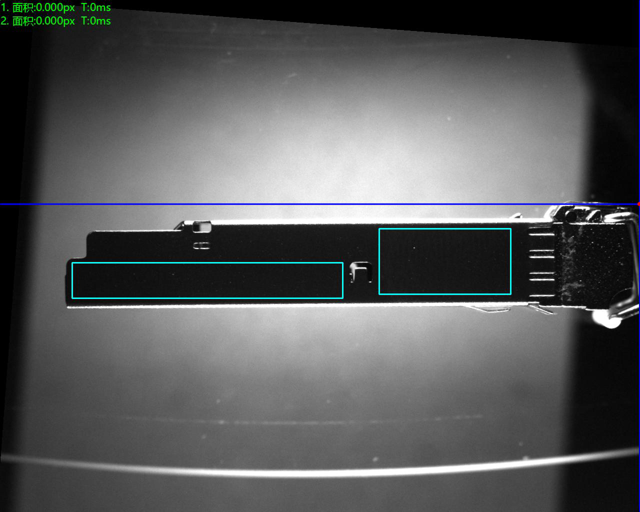

側面正光檢測良品分析圖：OK

自動化視覺檢測設備

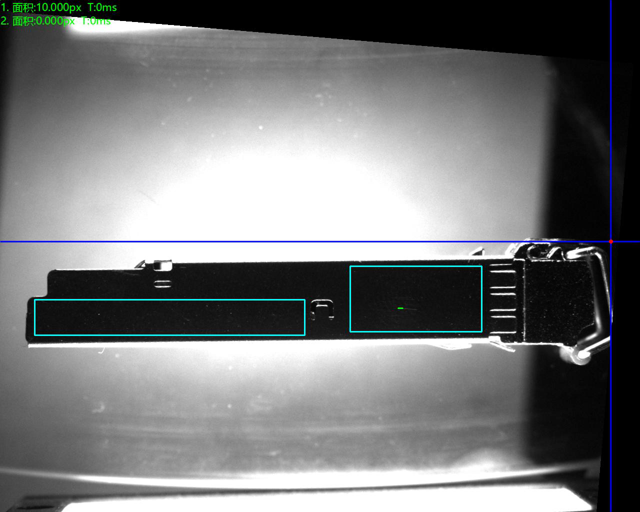

側面正光檢測不良品分析圖：NG   不良特征： 表面劃痕 （輕微）     分析結果：不可檢

自動化視覺檢測設備

側面正光檢測良品分析圖：OK

自動化視覺檢測設備

四、系統安裝要求:
設備放置的檢測空間:  在流水線上并入安裝安徽思普泰克視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源：        交流220V，50Hz，  耗電＜1KVA。
更多檢測方案請登錄安徽思普泰克官網獲?。簑ww.9hhz.com
