圖像視覺檢測設備檢測大理石產品外觀方案

作者 : 思普泰克智能制造發布時間 : 2019-12-31 瀏覽 : 139 次
注明：圖像視覺檢測設備檢測大理石產品外觀方案，均需在影像下清晰可見才能檢測。 檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。
一、檢測內容及要求

檢測內容：
       產品的外觀檢測
序號 檢測位置 檢測方式 是否可檢
1 尺寸 背光 可檢
2 尺寸 背光 可檢
3 尺寸 正光 可檢

注明：以上檢測項目，均需在影像下清晰可見才能檢測。
檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。

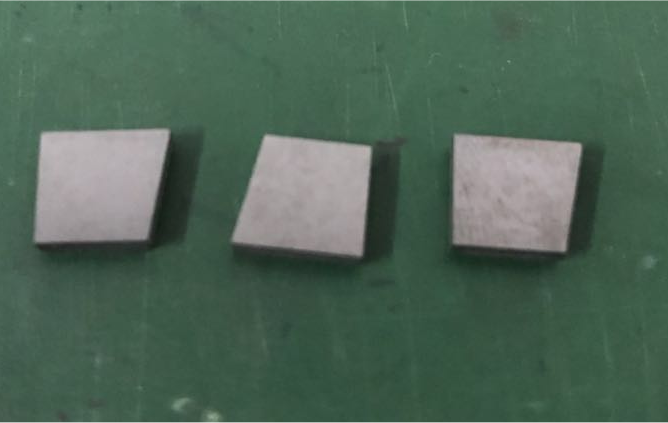

樣品圖：

圖像視覺檢測設備檢測大理石產品外觀方案

二、設備組成及主要機構

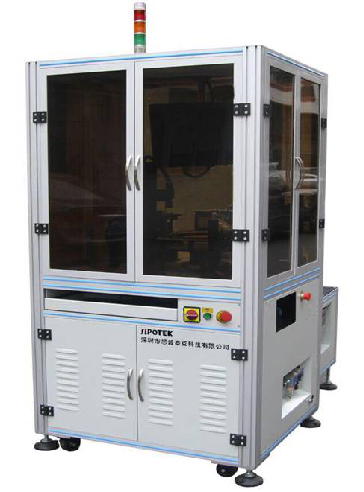

設備型號：SP-T300標準檢測設備          外形尺寸：900*800*1850mm
         組成部件清單：
序號 部件名稱 規格型號 數量
1 視覺檢測軟件 SIPOTEK 1套
2 工業電腦 SIPOTEK定制 1套
3 顯示器 PHILIPS  19”液晶顯示器 1臺
4 工業相機 Barsler工業相機 3套
5 相機調節模組 SIPOTEK定制 3套
6 工業鏡頭 遠心高清光學工業鏡頭 3套
8 光源 定制光學自適應光源 3套
8 檢測平臺 專業光學玻璃載臺 1套
9 伺服電機 松下·PANASONIC 1套
9 控制系統 SIPOTEK定制 1套
11 PLC運動協作 松下·PANASONIC 1套

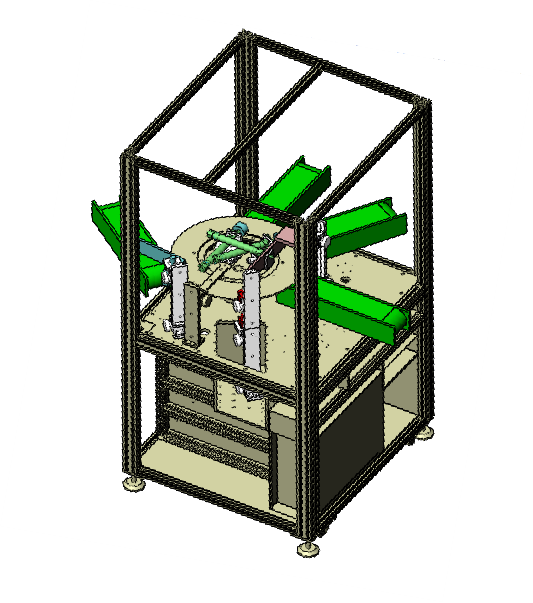

設備外觀3D立體圖

圖像視覺檢測設備圖像視覺檢測設備
三、樣件測試圖片:

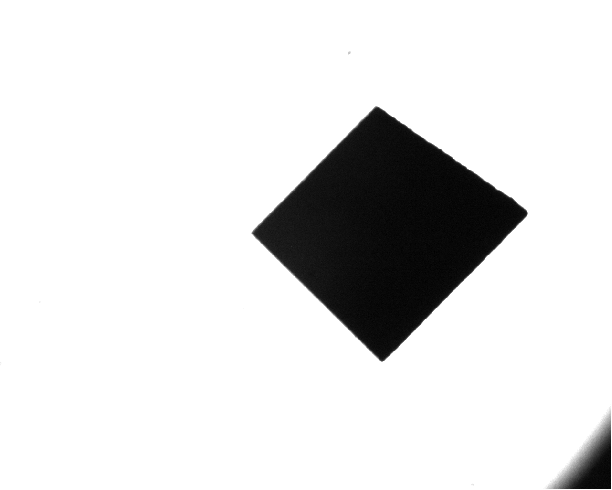

頂部背光檢測原圖：
圖像視覺檢測設備檢測大理石產品外觀方案


頂部背光檢測良品分析圖：OK

圖像視覺檢測設備

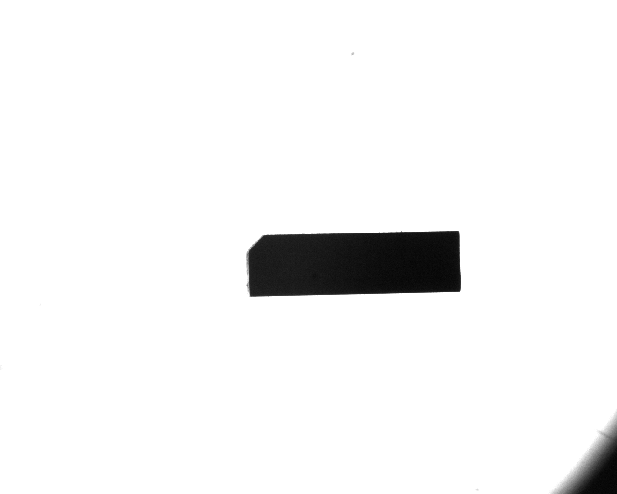

側面背光檢測原圖：

圖像視覺檢測設備

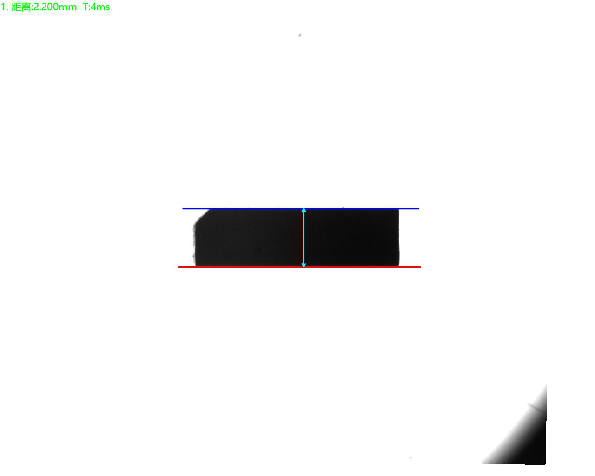

側面背光檢測良品分析圖：OK

圖像視覺檢測設備

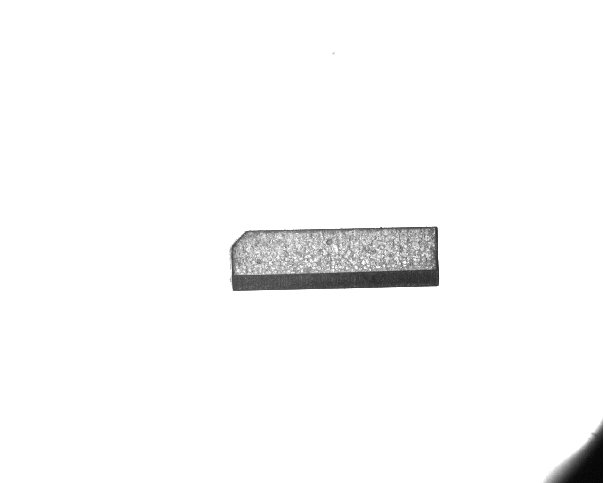

側面正光檢測原圖：

側面正光檢測

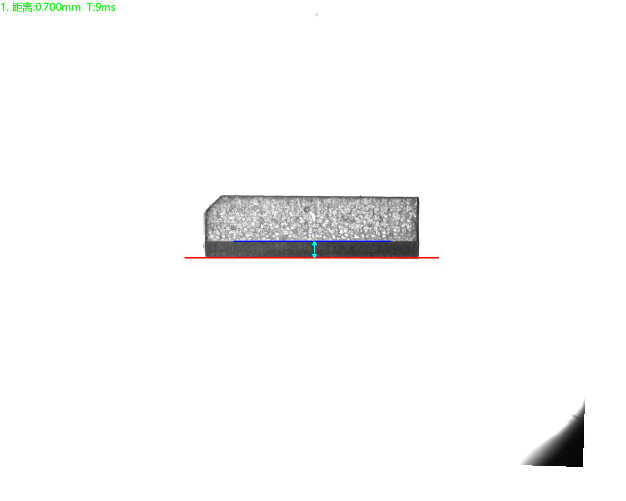

側面正光檢測良品分析圖：OK

側面正光檢測

四、系統安裝要求:

設備放置的檢測空間:  安裝思普泰克視覺檢測系統的標準檢測設備，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源：        交流220V，50Hz，  耗電＜1KVA。

獲取更多產品圖像視覺檢測設備檢測方案可登陸思普泰克智能制造官網查閱：www.9hhz.com
