圖像視覺檢測設備檢測產品外觀尺寸方案

作者 : 思普泰克智能制造發布時間 : 2020-01-14 瀏覽 : 180 次
注明：圖像視覺檢測設備，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于250件(取決于產品送料速度)。
一、檢測內容及要求

檢測內容：
       最大尺寸長4.216mm*寬2.64mm的產品的外觀檢測
序號 檢測位置 檢測方式 是否可檢 備注
1 尺寸 背光檢測 可檢

2 紋路批鋒 背光檢測 可檢

4 滾花不成形 側面正光 可檢 只可檢測整圈不良、不可檢測缺花
5




6 變形

 		 沒提供不良品
注明：以上檢測項目，均需在影像下清晰可見才能檢測。
檢測效率：每分鐘檢測數量 不低于250件(取決于產品送料速度)。

二、設備組成及主要機構

設備型號：SP-T300非標定制機          外形尺寸：900*800*1850mm
         組成部件清單：
序號 部件名稱 規格型號 數量 備注
1 視覺檢測軟件 SIPOTEK 1套 數據可上傳
2 工業電腦 SIPOTEK定制 1套

3 顯示器 PHILIPS  19”液晶顯示器 1臺

4 工業相機 Barsler工業相機 2套

5 相機調節伺服模組 SIPOTEK定制 2套

6 工業鏡頭 FA高清光學工業鏡頭 2套

7 光源 定制光學自適應光源 2套

8 檢測平臺 專業光學玻璃載臺 1套

9 伺服電機 松下·PANASONIC 1套

10 控制系統 SIPOTEK定制 1套

11 PLC運動協作 松下·PANASONIC 1套

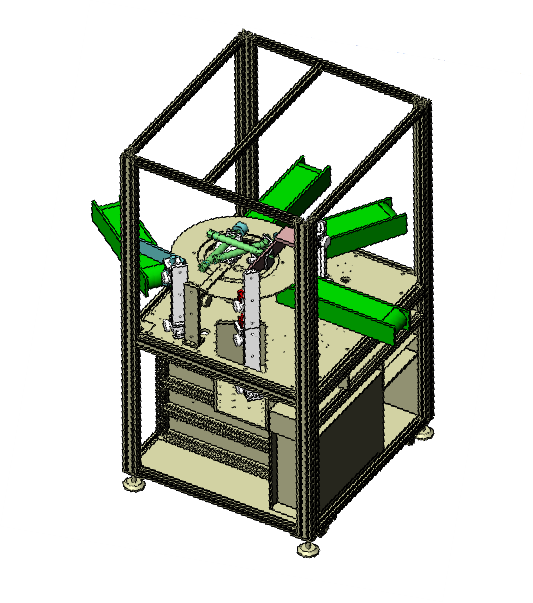

設備外觀3D立體圖

圖像視覺檢測設備
三、樣件測試圖片:

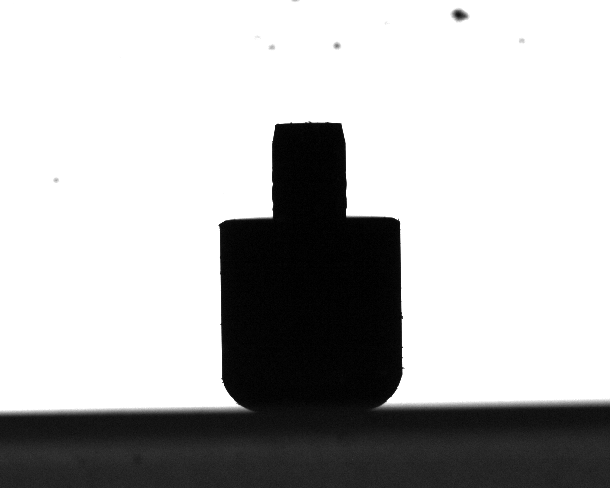

       側面背光檢測原圖：
圖像視覺檢測設備

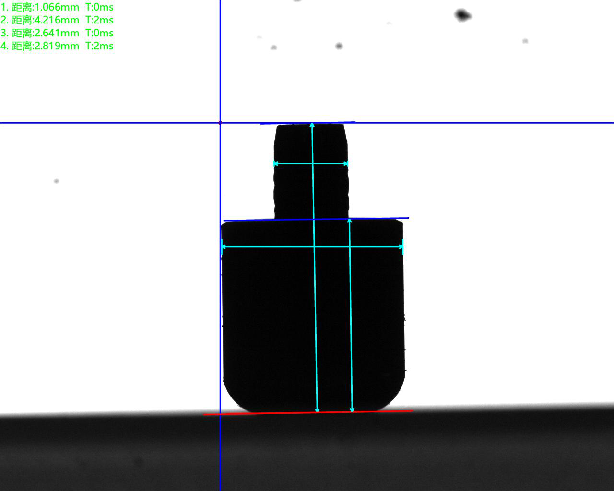

側面背光檢測良品分析圖：OK

圖像視覺檢測設備

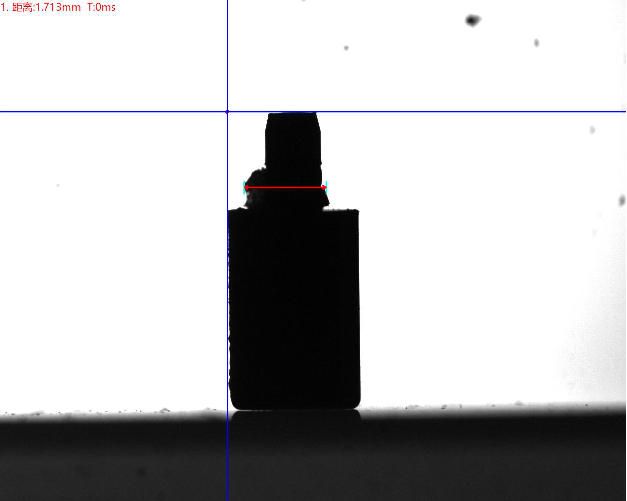

側面背光檢測不良品分析圖：NG    不良特征：紋路批鋒

圖像視覺檢測設備

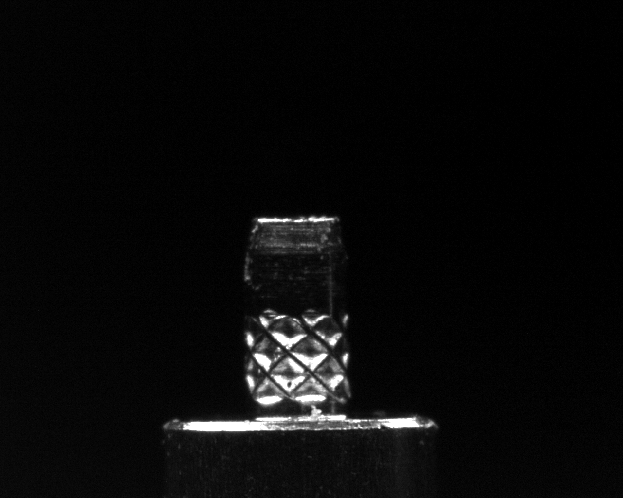

側面正光檢測原圖：

圖像視覺檢測設備

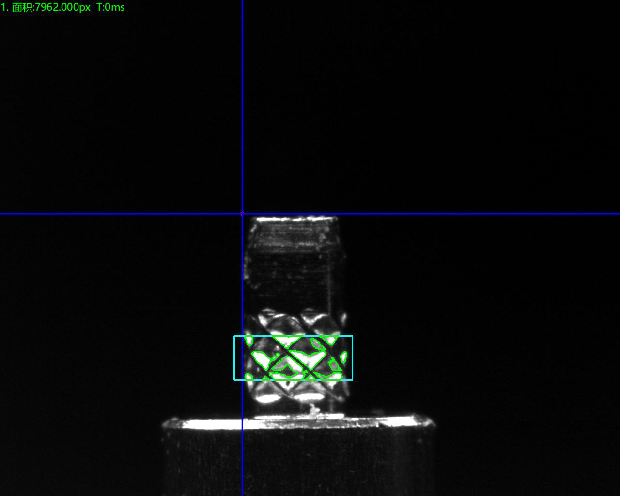

側面正光檢測良品分析圖：OK

圖像視覺檢測設備

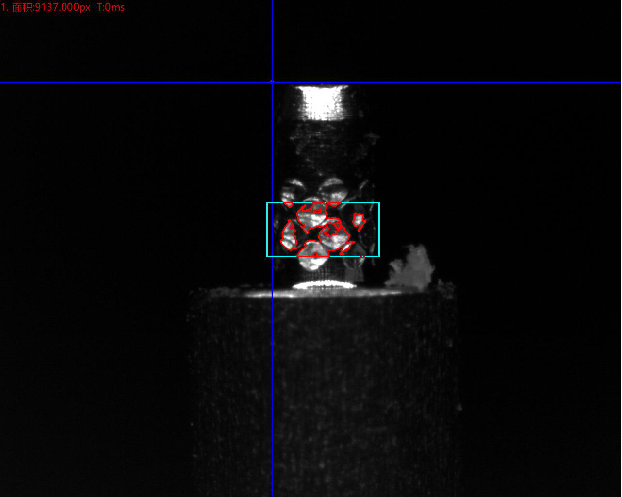

側面正光檢測不良品分析圖：NG    不良特征：滾花不成形

圖像視覺檢測設備

獲取更多圖像視覺檢測設備檢測產品方案，可登陸安徽思普泰克官網查閱或咨詢相關工作人員。
