視覺外觀檢測設備檢測電容產品的外觀缺陷方案！
作者 : 安徽思普泰克發布時間 : 2022-10-17 瀏覽 : 456 次
注明：視覺外觀檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于150件(取決于產品送料速度)。
商務咨詢：178-5603-5060（微信同號）
一、檢測內容及要求
檢測內容：
最大尺寸直徑28mm*高8mm的產品的外觀檢測
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 |
| 1 | 裂盒 | 正光檢測 | 可檢 |
| 2 | 漏芯 | 正光檢測 | 可檢 |
| 3 | 膠水 | 正光檢測 | 可檢 |
注明：視覺外觀檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于150件(取決于產品送料速度)。

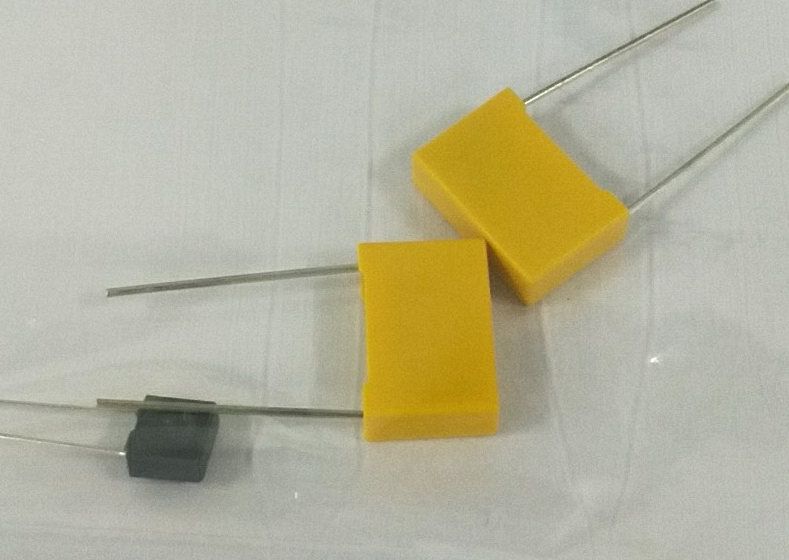

樣品圖：

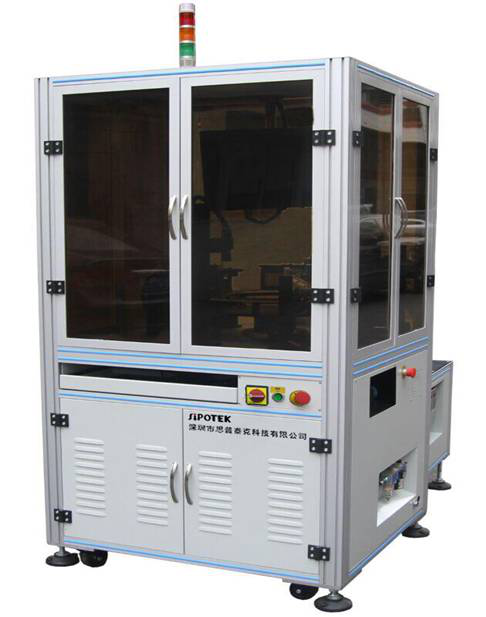

視覺外觀檢測設備外觀3D立體圖
視覺外觀檢測設備外觀3D立體圖
二、設備組成及主要機構
設備型號：SP-T300標準設備 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
| 4 | 工業相機 | Barsler工業相機 | 6套 |
| 5 | 相機調節模組 | SIPOTEK定制 | 6套 |
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 6套 |
| 7 | 光源 | 定制光學自適應光源 | 6套 |
| 8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
| 9 | 伺服電機 | 松下·PANASONIC | 1套 |
| 10 | 控制系統 | SIPOTEK定制 | 1套 |
| 11 | PLC運動協作 | 松下·PANASONIC | 1套 |
三、樣件測試圖片:

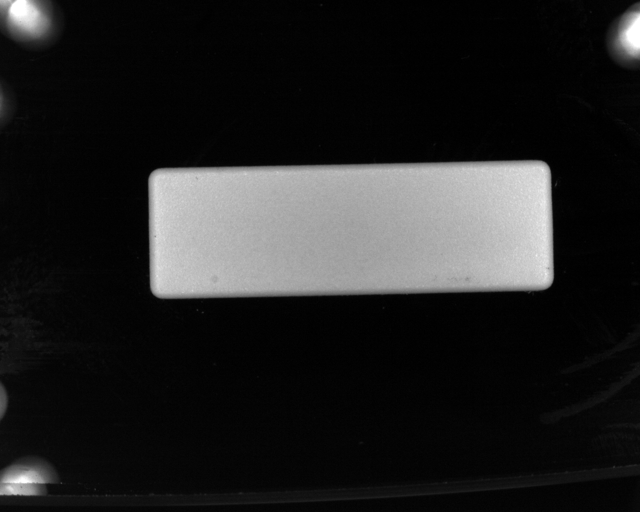

底部正光檢測原圖：

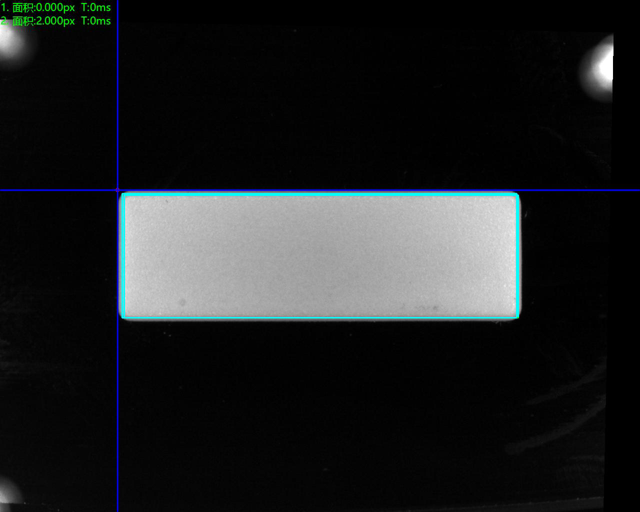

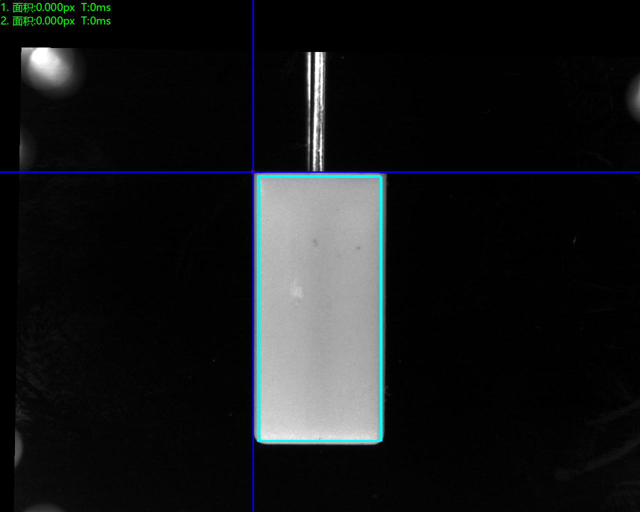

底部正光檢測良品分析圖：OK

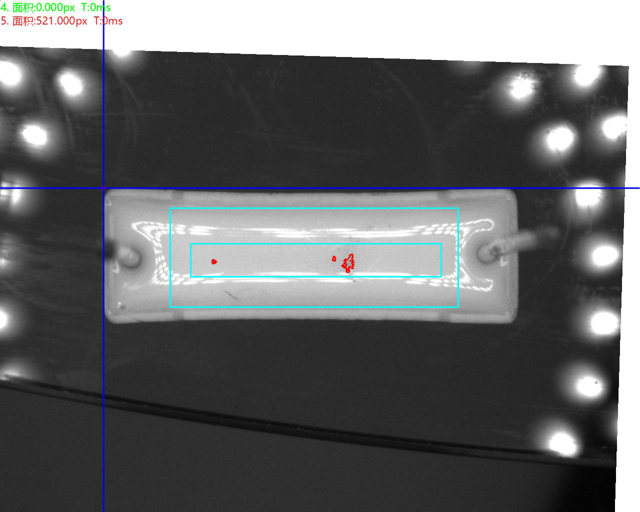

頂部正光檢測不良品分析圖：NG 不良特征： 氣泡 分析結果：可檢
底部正光檢測原圖：
底部正光檢測良品分析圖：OK

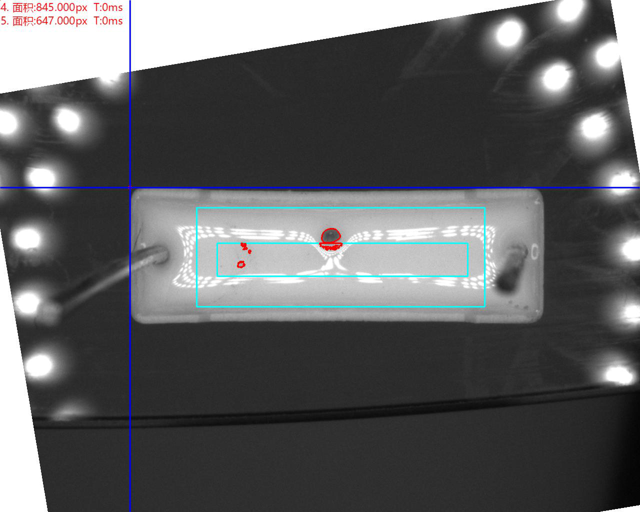

頂部正光檢測不良品分析圖：NG 不良特征： 氣泡 分析結果：可檢

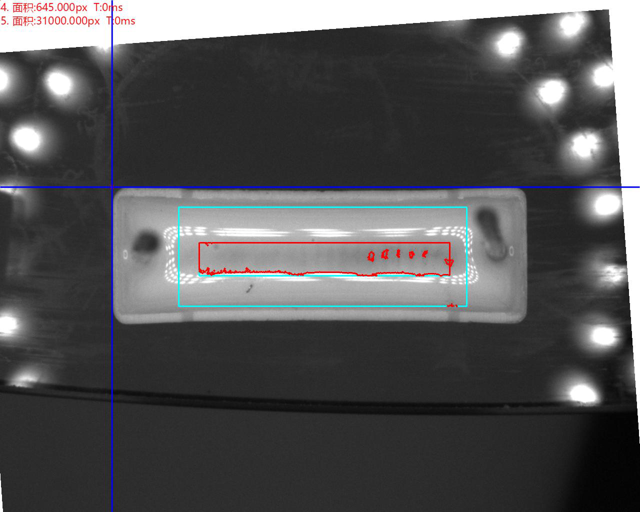

頂部正光檢測不良品分析圖：NG 不良特征： 漏芯 分析結果：可檢

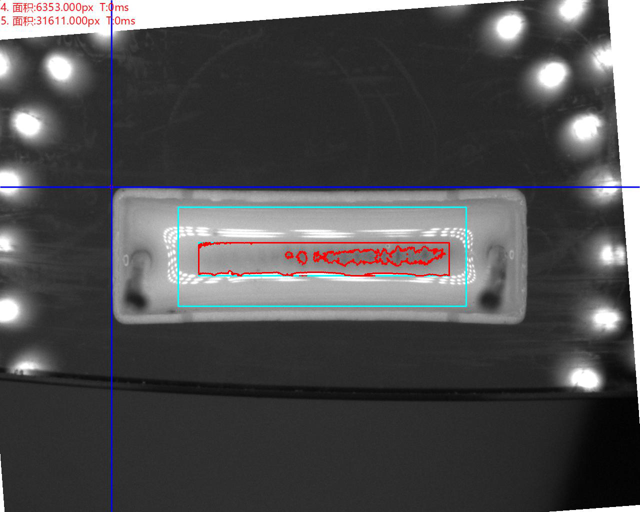

頂部正光檢測不良品分析圖：NG 不良特征： 漏芯 分析結果：可檢
頂部正光檢測不良品分析圖：NG 不良特征： 漏芯 分析結果：可檢

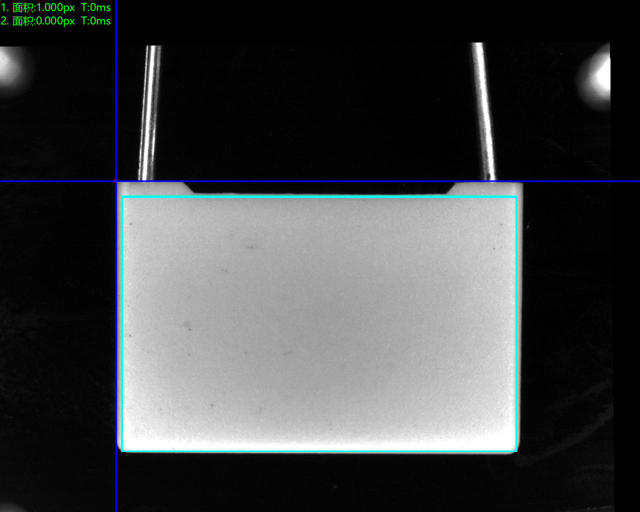

側面正光檢測良品分析圖：OK
側面正光檢測良品分析圖：OK
視覺外觀檢測設備優勢
精確度高：人類視覺是64灰度級，且對微小目標分辨力弱；機器視覺可顯著提高灰度級，同時可觀測微米級的目標；
速度快：人類是無法看清快速運動的目標的，機器快門時間則可達微秒級別；
穩定性高：機器視覺解決了人類一個非常嚴重的問題，不穩定。人工肉眼檢測是勞動非?？菰锖托量嗟男袠I(yè)，無論你設計怎樣的獎懲制度，都會發生比較高的漏檢率。但是機器視覺檢測設備則沒有疲勞問題，沒有情緒波動，只要是你在算法中寫好的東西，每一次都會認真執行。在質控中大大提升效果可控性。
信息的集成與留存：機器視覺獲得的信息量是全面且可追溯的，相關信息可以很方便的集成和留存。
獲取視覺外觀檢測設備檢測產品外觀方案可電話聯系商務咨詢：178-5603-5060（微信同號）
