硅橡膠使用機器視覺技術檢測外觀方案

作者 : 思普泰克智能制造發布時間 : 2019-12-31 瀏覽 : 199 次
硅橡膠使用機器視覺技術檢測外觀方案，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。
一、檢測內容及要求

檢測內容：
       產品的外觀檢測
序號 檢測位置 檢測方式 是否可檢
1 偏孔 頂部背光檢測 可檢
2 壓傷 頂部背光檢測 可檢

注明：以上檢測項目，均需在影像下清晰可見才能檢測。
檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。

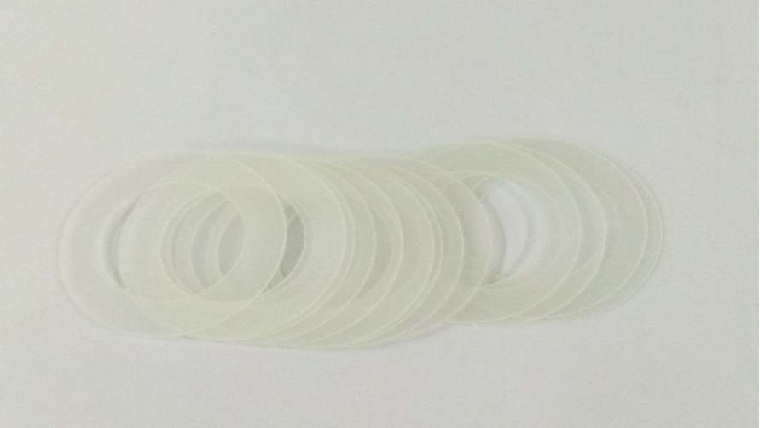

樣品圖：

硅橡膠震動篩選機篩選橡膠方案

二、設備組成及主要機構

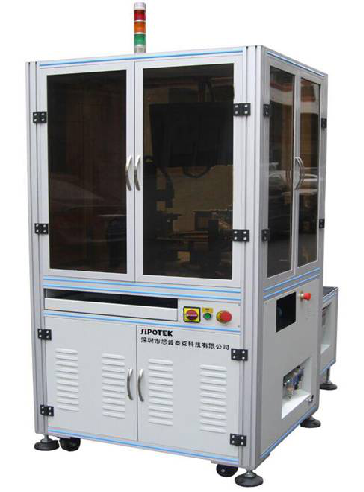

設備型號：SP-T300標準檢測設備          外形尺寸：900*800*1850mm
         組成部件清單：
序號 部件名稱 規格型號 數量
1 視覺檢測軟件 SIPOTEK 1套
2 工業電腦 SIPOTEK定制 1套
3 顯示器 PHILIPS  19”液晶顯示器 1臺
4 工業相機 Barsler工業相機 1套
5 相機調節模組 SIPOTEK定制 1套
6 工業鏡頭 FA高清光學工業鏡頭 1套
7 光源 定制光學自適應光源 1套
8 檢測平臺 專業光學玻璃載臺 1套
9 伺服電機 松下·PANASONIC 1套
10 控制系統 SIPOTEK定制 1套
11 PLC運動協作 松下·PANASONIC 1套

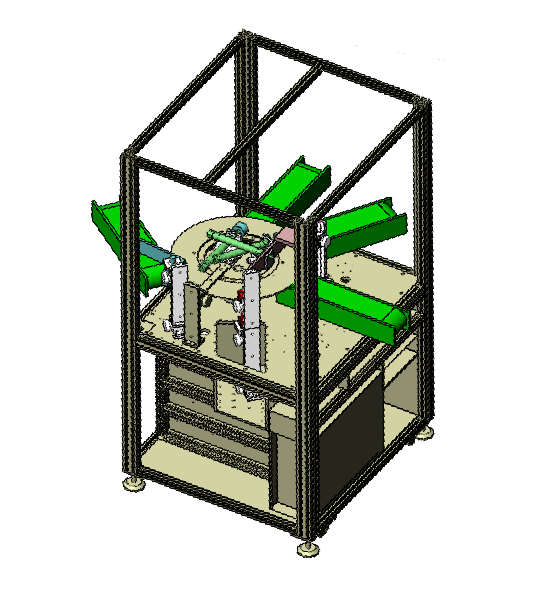

硅橡膠震動篩選機外觀3D立體圖

硅橡膠震動篩選機硅橡膠震動篩選機

三、樣件測試圖片:
頂部背光檢測原圖：

硅橡膠震動篩選機篩選橡膠方案

頂部背光檢測良品分析圖：OK

硅橡膠震動篩選機篩選橡膠方案

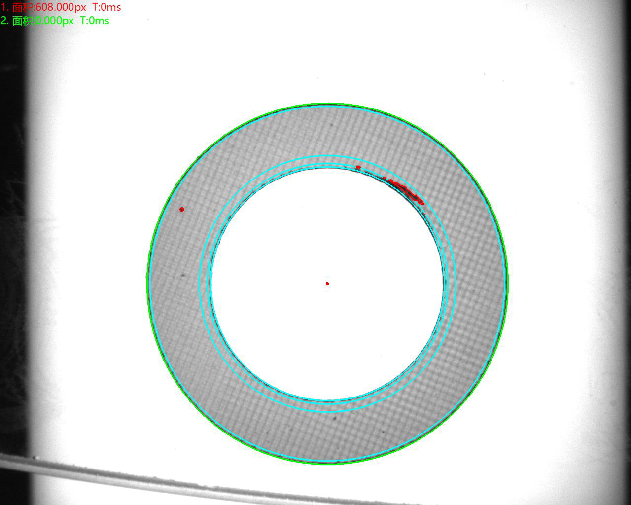

頂部背光檢測不良品分析圖：NG         不良原因：壓傷

硅橡膠震動篩選機

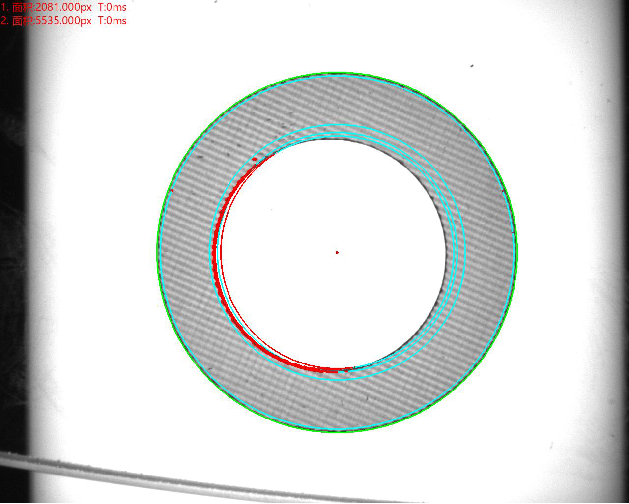

頂部背光檢測不良品分析圖：NG         不良原因：偏孔

硅橡膠震動篩選機

四、系統安裝要求:

設備放置的檢測空間:  安裝思普泰克視覺檢測系統的標準檢測設備，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源：        交流220V，50Hz，  耗電＜1KVA。
