硅膠按鍵機器視覺檢測設備檢測橡膠件缺陷方案

作者 : 思普泰克智能制造發布時間 : 2020-01-06 瀏覽 : 201 次
注明：硅膠按鍵機器視覺檢測設備，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于130件(取決于產品送料速度)。
一、檢測內容及要求

檢測內容：
       產品的外觀檢測
序號 檢測位置 檢測方式 是否可檢
1 缺膠、變形、毛刺 60°環形正光檢測 可檢

注明：以上檢測項目，均需在影像下清晰可見才能檢測。
檢測效率：每分鐘檢測數量 不低于130件(取決于產品送料速度)。

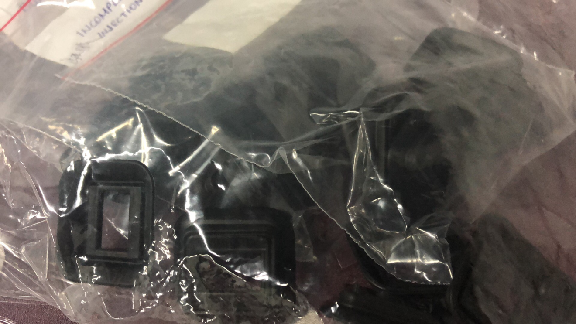

樣品圖：

硅膠按鍵機器視覺檢測設備

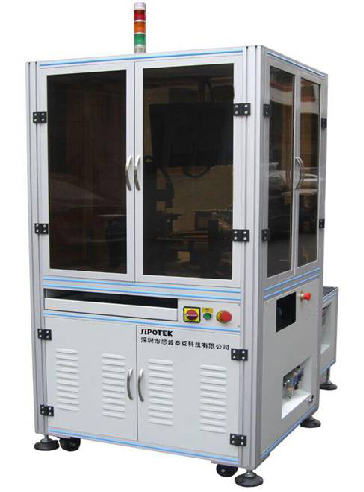

二、設備組成及主要機構

設備型號：SP-T300標準檢測設備          外形尺寸：900*800*1850mm
         組成部件清單：
序號 部件名稱 規格型號 數量
1 視覺檢測軟件 SIPOTEK 1套
2 工業電腦 SIPOTEK定制 1套
3 顯示器 PHILIPS  19”液晶顯示器 1臺
4 工業相機 Barsler工業相機 1套
5 相機調節模組 SIPOTEK定制 1套
6 工業鏡頭 FA高清光學工業鏡頭 1套
7 工業鏡頭 遠心高清光學工業鏡頭 0套
8 光源 定制光學自適應光源 2套
9 檢測平臺 專業光學玻璃載臺 1套
10 伺服電機 松下·PANASONIC 1套
11 控制系統 SIPOTEK定制 1套
12 PLC運動協作 松下·PANASONIC 1套

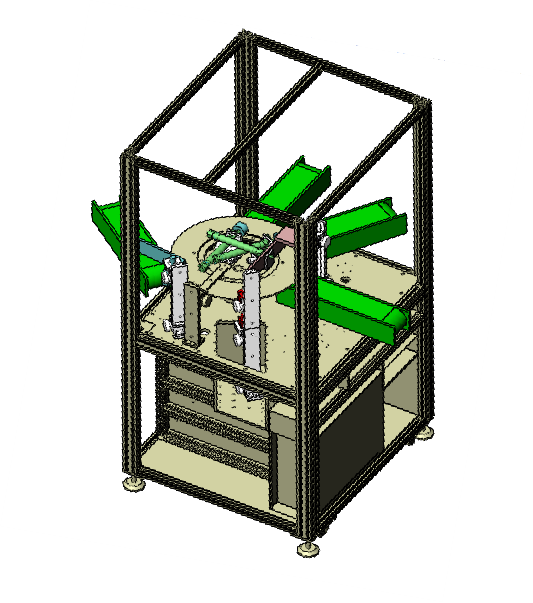

設備外觀3D立體圖

硅膠按鍵機器視覺檢測設備硅膠按鍵機器視覺檢測設備
三、樣件測試圖片:

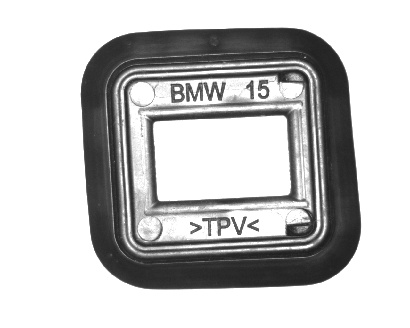

       1.頂部正光檢測原圖：
硅膠按鍵機器視覺檢測設備

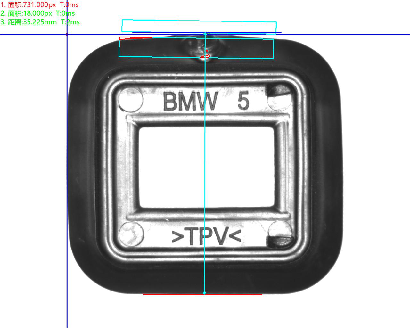

頂部正光檢測良品分析圖：OK

硅膠按鍵機器視覺檢測設備

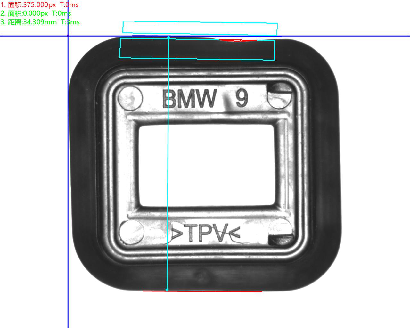

頂部正光檢測不良品分析圖：NG         不良原因：缺膠         評估結果：可檢

硅膠按鍵機器視覺檢測設備

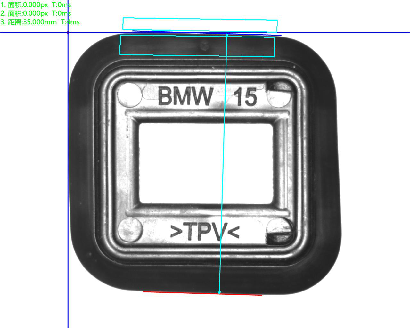

頂部正光檢測不良品分析圖：NG         不良原因：毛刺      評估結果：可檢

硅膠按鍵機器視覺檢測設備

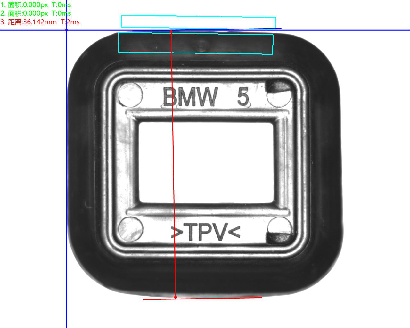

頂部正光檢測不良品分析圖：NG         不良原因：臟污      評估結果：可檢

頂部正光檢測

獲取更多的產品檢測方案可登陸www.9hhz.com網站查閱
