硅橡膠機器視覺檢測系統檢測墊片外觀方案！

作者 : 安徽思普泰克發布時間 : 2020-02-29 瀏覽 : 184 次
注明：硅橡膠機器視覺檢測系統，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。
一、檢測內容及要求

檢測內容：
       最大尺寸長15mm*寬15mm*高3mm的產品的外觀檢測
序號 檢測位置 檢測方式 是否可檢
1 批鋒 正光檢測 可檢
2 水口高 正光檢測 可檢
4 水口缺 正光檢測 可檢
5 缺料 正光檢測 可檢
6 水口傷
 		 不可檢

注明：硅橡膠機器視覺檢測系統，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。

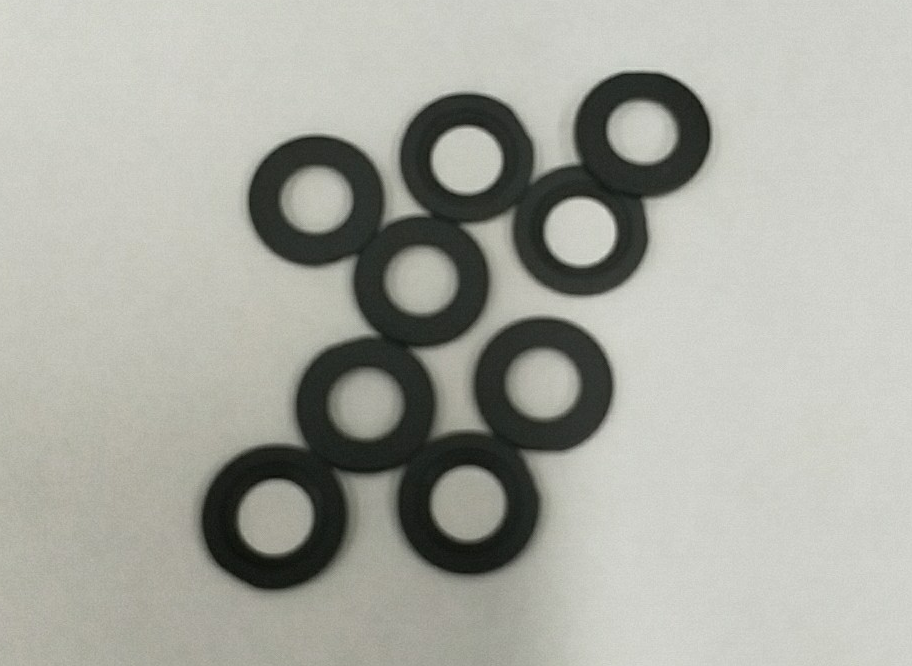

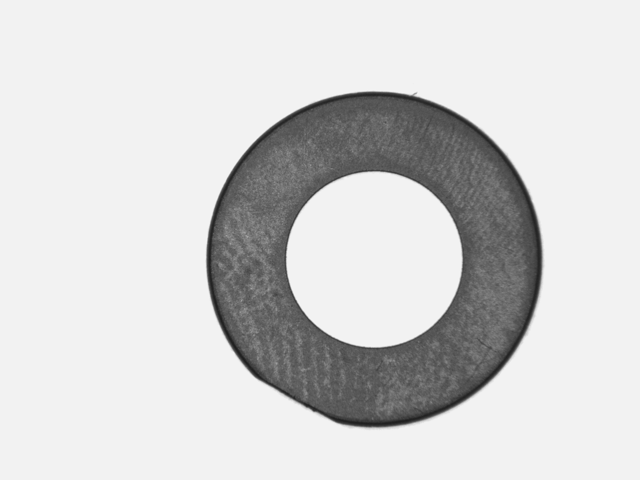

樣品圖：

硅橡膠機器視覺檢測系統

二、設備組成及主要機構

設備型號：SP-T300非標定制機          外形尺寸：900*800*1850mm
         組成部件清單：
序號 部件名稱 規格型號 數量
1 視覺檢測軟件 SIPOTEK 1套
2 工業電腦 SIPOTEK定制 1套
3 顯示器 PHILIPS  19”液晶顯示器 1臺
4 工業相機 SONY工業相機 2套
5 相機調節伺服模組 SIPOTEK定制 2套
6 工業鏡頭 FA高清光學工業鏡頭 2套
7 光源 定制光學自適應光源 2套
8 檢測平臺 專業光學玻璃載臺 1套
9 伺服電機 松下·PANASONIC 1套
10 控制系統 SIPOTEK定制 1套
11 PLC運動協作 松下·PANASONIC 1套

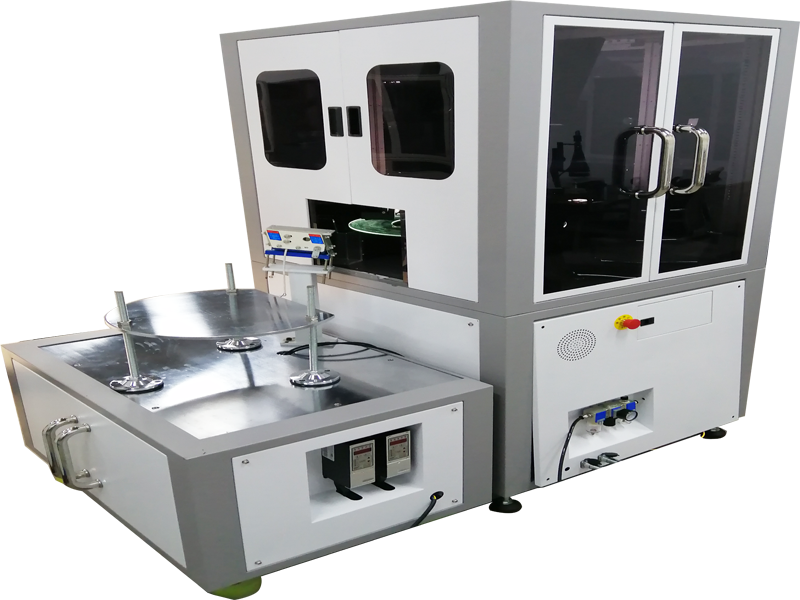

硅橡膠機器視覺檢測系統外觀3D立體圖
硅橡膠機器視覺檢測系統
三、樣件測試圖片:

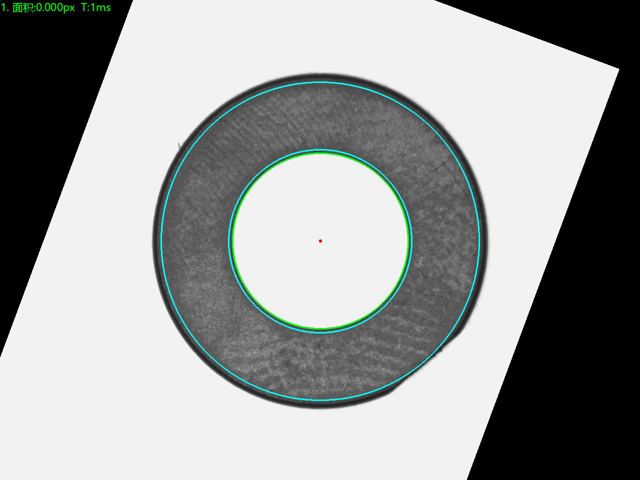

底部正光檢測原圖：

硅橡膠機器視覺檢測系統

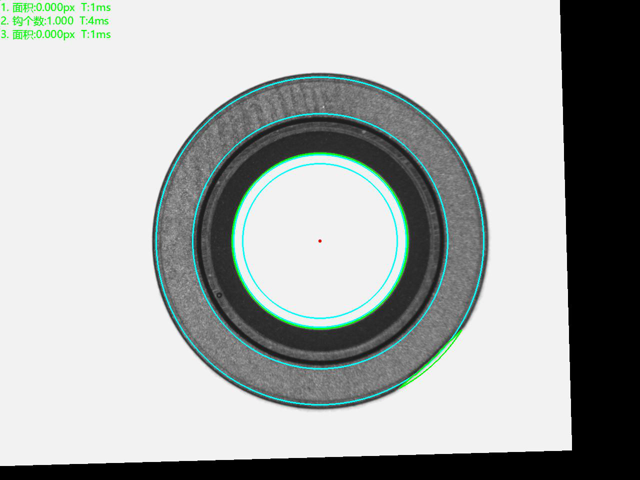

底部正光檢測良品分析圖：OK

硅橡膠機器視覺檢測系統

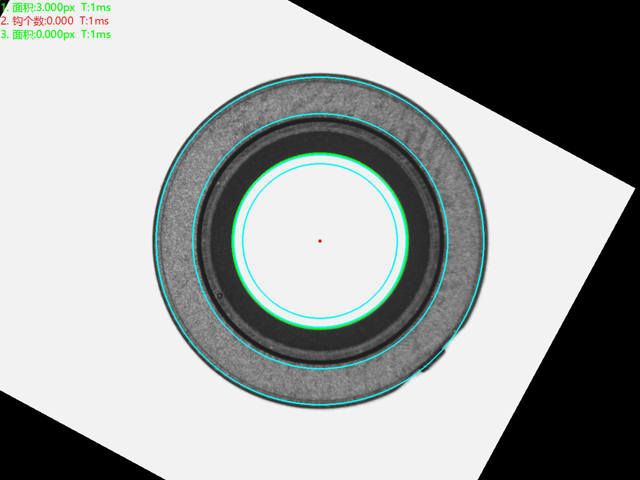

頂部正光檢測良品分析圖：OK

硅橡膠機器視覺檢測系統

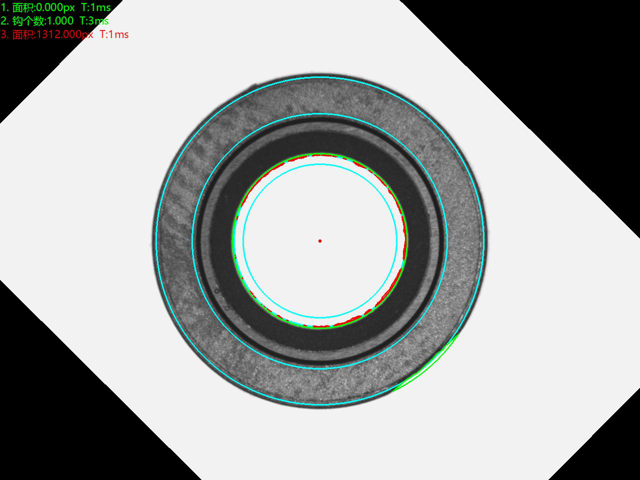

頂部正光檢測不良品分析圖：NG   不良特征： 水口缺      分析結果：可檢（輕微不可檢

硅橡膠機器視覺檢測系統

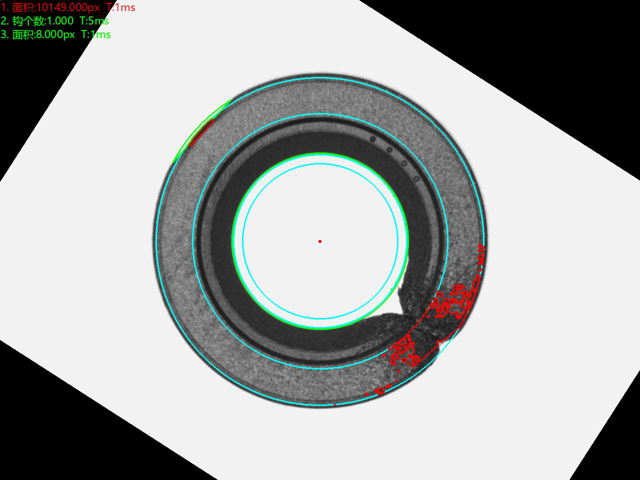

頂部正光檢測不良品分析圖：NG      不良特征： 批鋒      分析結果：可檢

硅橡膠機器視覺檢測系統

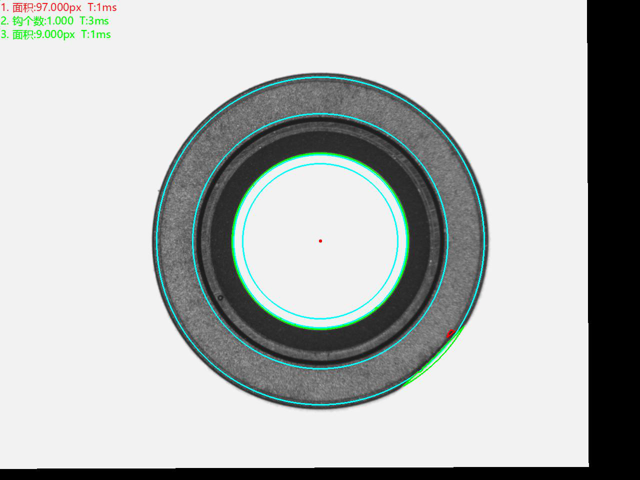

頂部正光檢測不良品分析圖：NG      不良特征： 水口高      分析結果：可檢

硅橡膠機器視覺檢測系統

頂部正光檢測不良品分析圖：NG      不良特征： 缺料      分析結果：可檢

硅橡膠機器視覺檢測系統

四、系統安裝要求:
設備放置的檢測空間:  在流水線上并入安裝安徽思普泰克硅橡膠機器視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源：        交流220V，50Hz，  耗電＜1KVA。
